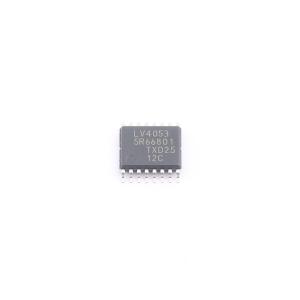

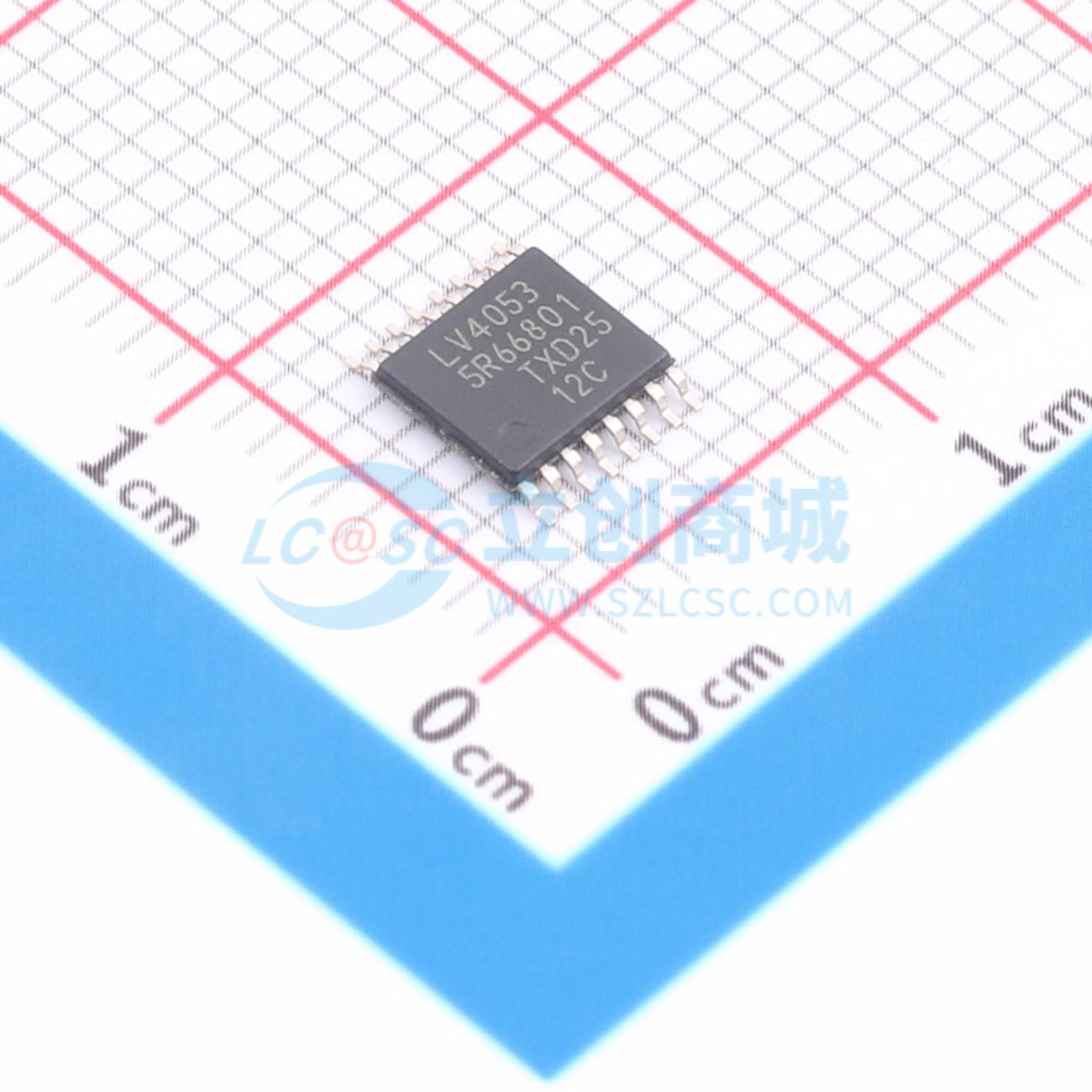

74LV4053PW,118
三路单刀双掷模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74LV4053 是一款三路单刀双掷 (SPDT) 模拟开关,适用于独立输入/输出 (Y0 和 Y1) 和一个公共输入/输出 (Z)。数字使能输入 (E) 对所有开关通用。当 E 为高电平时,开关关闭。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LV4053PW,118
- 商品编号
- C547997
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.181236克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 工作电压 | 1V~6V | |
| 导通时间(ton) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 100Ω | |
| 关闭时间(toff) | 24ns | |
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 200MHz | |
| 传播延迟(tpd) | 5ns |
商品概述
74LV4053是一款三通道单刀双掷(SPDT)模拟开关,适用于2:1多路复用器/解复用器应用。每个开关都有一个数字选择输入(Sn)、两个独立的输入/输出端(Y0和Y1)和一个公共输入/输出端(Z)。所有开关共用一个数字使能输入(E)。当E为高电平时,开关关闭。 数字输入包含钳位二极管。这使得可以使用限流电阻将输入连接到超过VCC的电压。
商品特性
- 宽电源电压范围:1.0 V至6.0 V
- 针对低电压应用进行优化:1.0 V至3.6 V
- CMOS低功耗
- 在VCC = 2.7 V至VCC = 3.6 V之间可接受TTL输入电平
- 低导通电阻:在VCC - VEE = 2.0 V时为180 Ω(典型值)
- 在VCC - VEE = 3.0 V时为100 Ω(典型值)
- 在VCC - VEE = 4.5 V时为75 Ω(典型值)
- 逻辑电平转换:支持2 V逻辑与±3 V模拟信号通信
- 内置典型的“先断后通”功能
- 闩锁性能:根据JESD 78 II类B级标准,超过100 mA
- 符合JEDEC标准:JESD8 - 7(1.65 V至1.95 V)、JESD8 - 5(2.3 V至2.7 V)、JESD8C(2.7 V至3.6 V)、JESD36(4.6 V至5.5 V)
- ESD保护:HBM:ANSI/ESDA/JEDEC JS - 001 2类,超过2000 V;CDM:ANSI/ESDA/JEDEC JS - 002 C3类,超过1000 V
- 多种封装选项
- 工作温度范围:-40 ℃至+85 ℃和-40 ℃至+125 ℃
