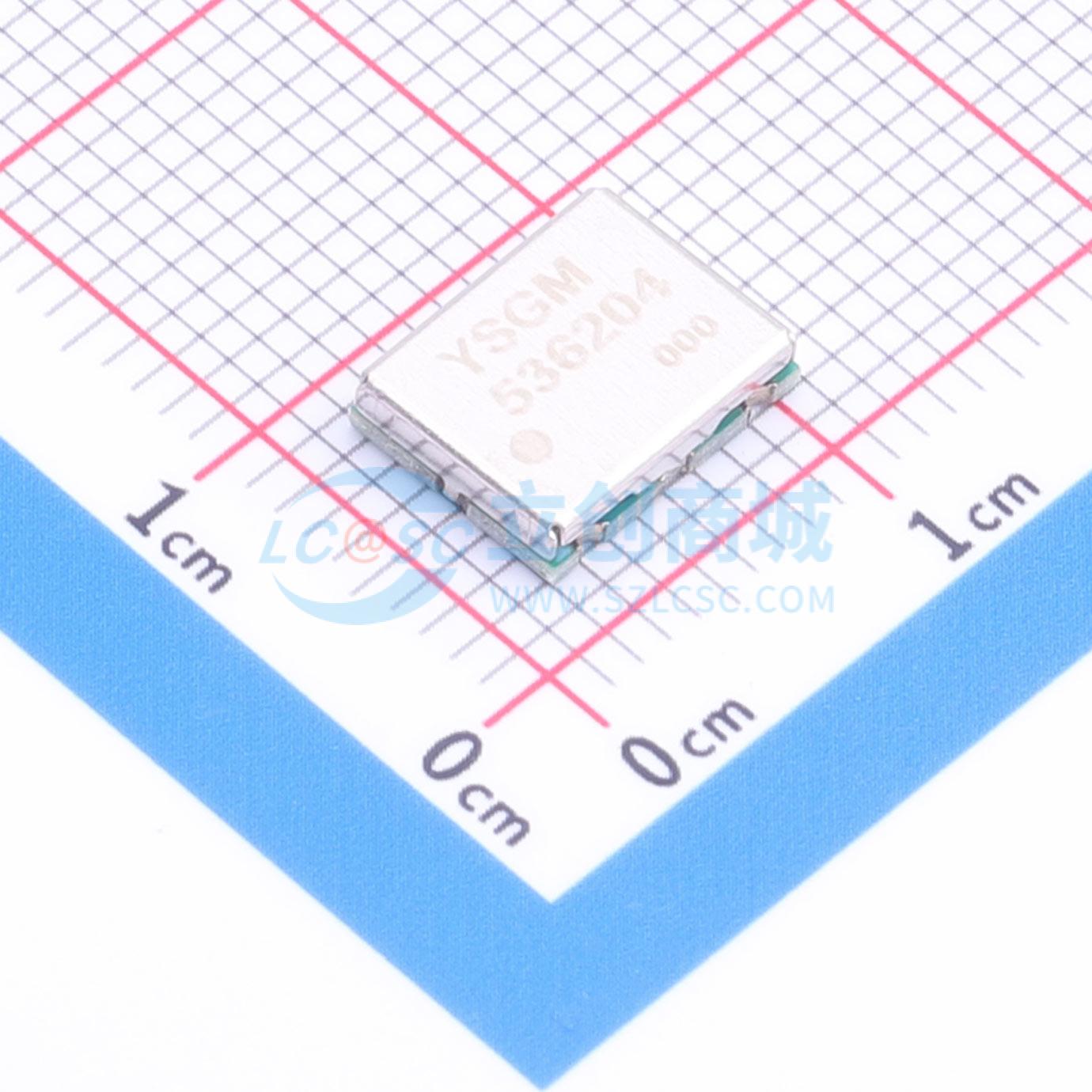

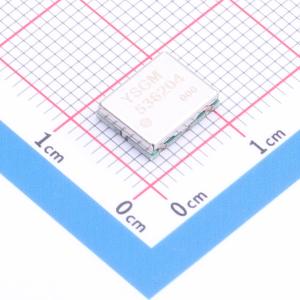

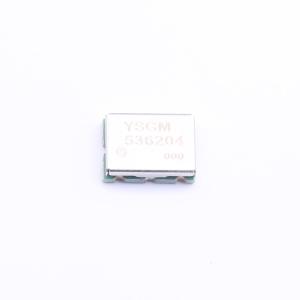

YSGM536204
5360-6260MHz general use VCO
- 描述
- 5360-6260MHz 通用扫频VCO模组
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YSGM536204
- 商品编号
- C53593440
- 商品封装
- SMD-8P,9x7mm
- 包装方式
- 编带
- 商品毛重
- 0.393克(g)
商品参数
参数完善中
商品概述
YSGM536204是一款高集成度、标准封装尺寸的VCO，采用高截止频率的射频晶体管作为振荡管，输出功率高、隔离度好。此款VCO使用高稳定度振荡电路结构、高精度变容二极管及高输出功率射频三极管，确保起振波形稳定及输出功率较高。采用5V标准电压供电，兼容4.2~6V范围工作电压的模式；调谐电压范围大，可实现宽带高功率的输出。集成整流滤波单元及射频输出匹配单元，仅需极少外围元器件且输出功率平坦度好，射频输出端可直接连接50Ω射频线，使用方便。器件封装采用7mm×9mm×2mm通用封装尺寸，可直接替换市场同类型产品。
商品特性
- 标称调谐频段：5320~6260MHz@VT=0V~5V
- 输出功率：≥4dBm @VCC=5V
- 带内平坦度（BW≤200MHz）：±2dB
- 供电电压（VCC）：4.2V~6V
- 工作电流：13mA@VCC=5V
- 二次谐波抑制：≤ -25dBc
- 三次谐波抑制：≤ -35dBc
- 极少外围元器件，射频输出阻抗50Ω
- 7mm×9mm×2mm通用封装尺寸
