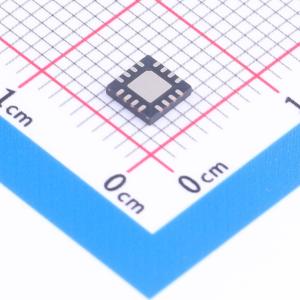

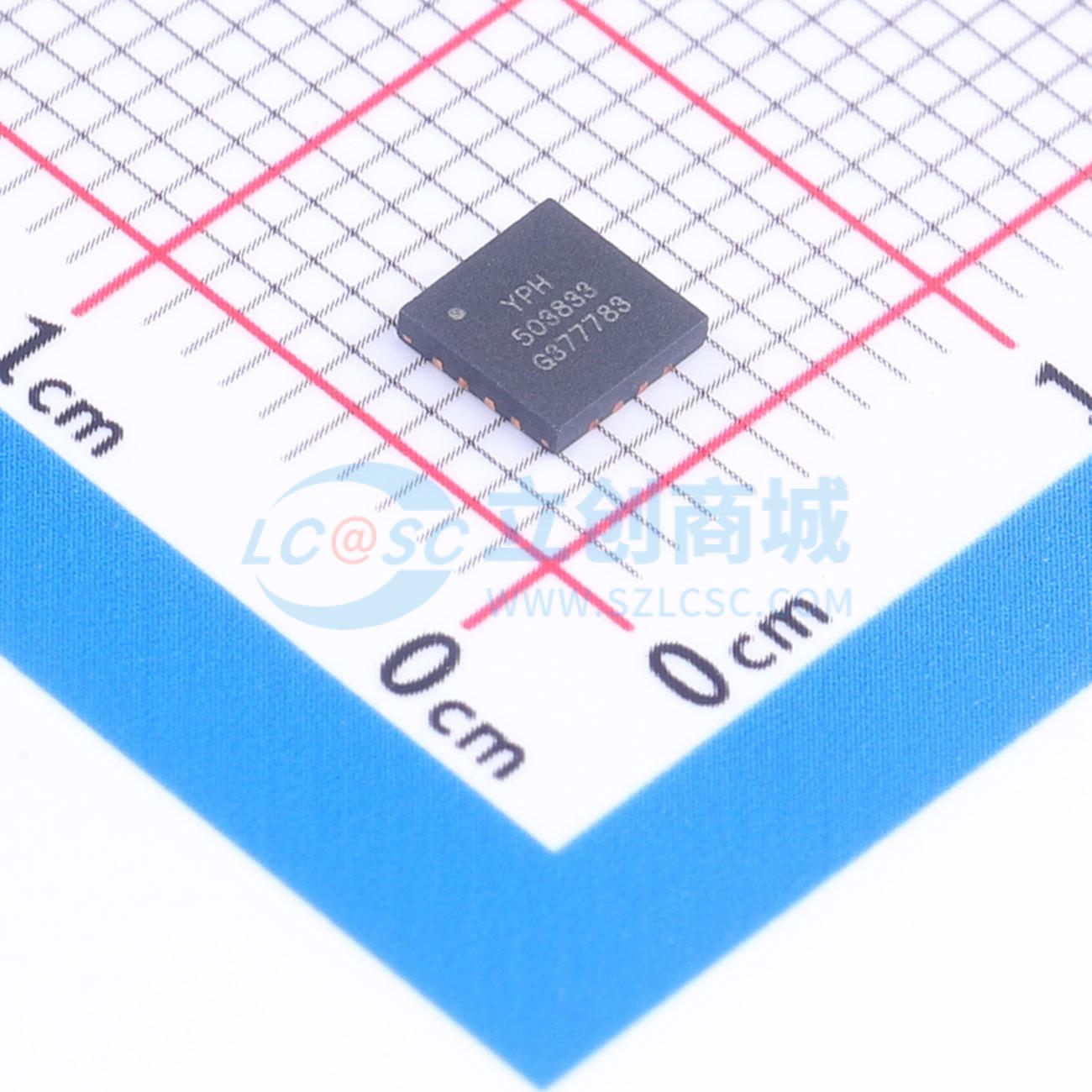

温馨提醒：图片仅供参考，商品以实物为准
YPH503833
100MHz to 5GHz 2W GaN Amplifier
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超宽带高增益内匹配功放芯片 应用于100mhz-5ghz 2w宽带功放，300mhz-2000mhz 4w宽带功放 lora遥控
- 品牌名称
- INNOTION(英诺迅)
- 商品型号
- YPH503833
- 商品编号
- C53593442
- 商品封装
- QFN-16L(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 100MHz~5GHz | |
| 增益 | 39dB | |
| 噪声系数 | - | |
| 工作电压 | 28V | |
| 工作电流 | 246mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | - | |
| 工作温度 | - | |
| 输入回波损耗 | 30.7dB | |
| 输出回波损耗 | - | |
| IP3 | - | |
| 功能特性 | - |
商品概述
Innotion的YPH503833是一款2瓦3级集成氮化镓（GaN）放大器，工作频率范围为100MHz至5GHz，外部连接简单。YPH503833专为宽带应用而设计，采用行业标准的4mm×4mm - 16L QFN封装。
商品特性
- 工作频率100MHz至5GHz
- 在漏极电压VDD = 28V、栅极电压VGG = -1.9V时，连续波输出功率Pout = 2瓦
- 在VDD = 28V、VGG = -1.9V时，漏极静态电流Idq = 240mA
- 需要负栅极电压和偏置时序
应用领域
- 100MHz~4000MHz应用
- 100MHz~5000MHz应用
