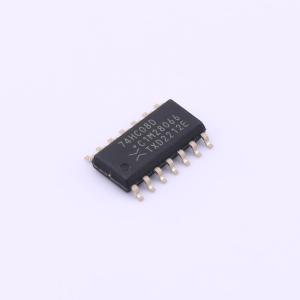

温馨提醒：图片仅供参考，商品以实物为准
74HC08D-Q100,118
四路二输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC08-Q100、74HCT08-Q100 是一款四 2 输入与门。输入级包含钳位二极管，这使得可使用限流电阻将输入连接到高于 VCC 的电压
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC08D-Q100,118
- 商品编号
- C546514
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV；260mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 过压容忍输入 |
应用领域
- 适用于汽车应用
