温馨提醒：图片仅供参考，商品以实物为准

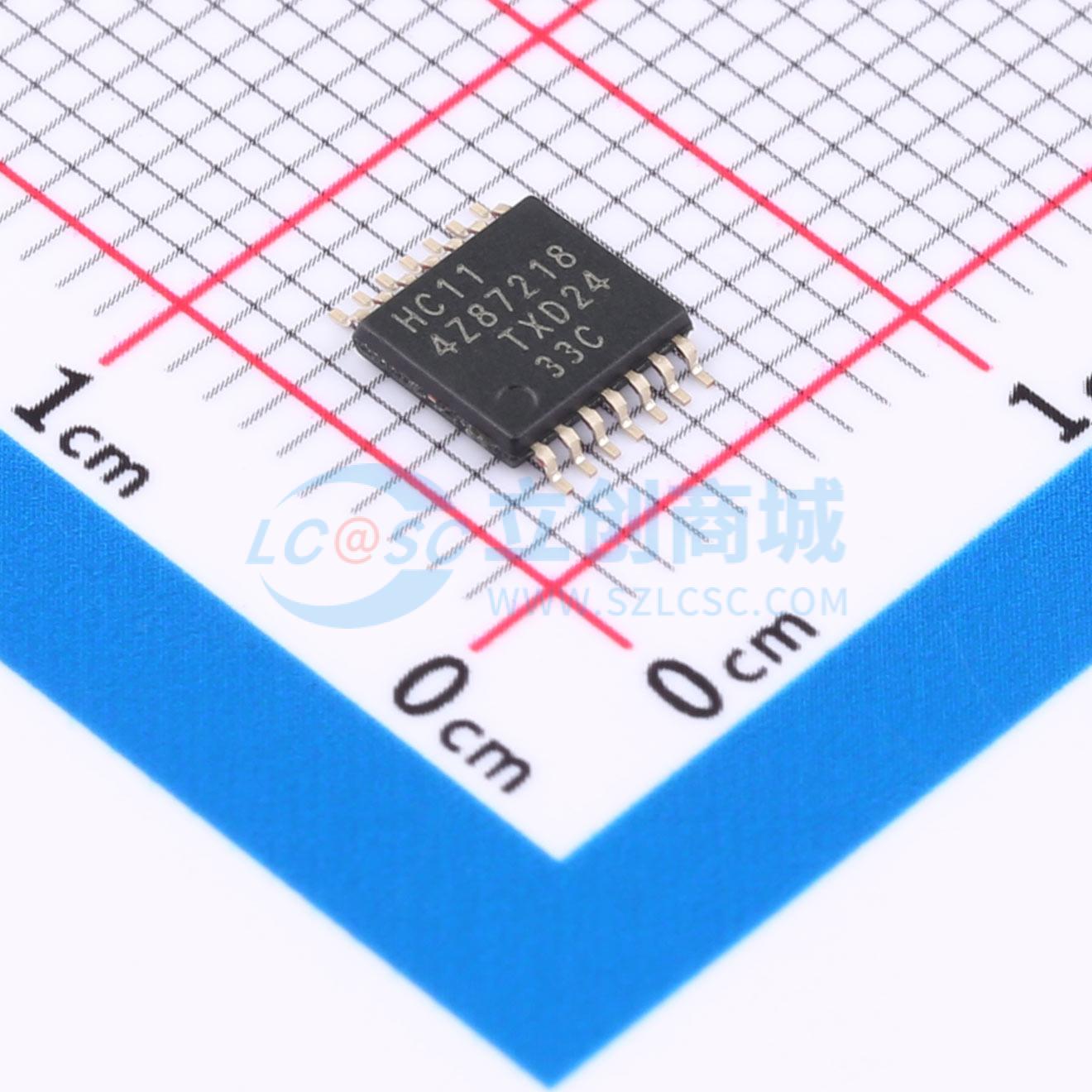

74HC11PW-Q100J
三3输入与门
- 描述
- 是三输入与门。输入包括钳位二极管，允许使用限流电阻将输入连接到超过 VCC 的电压。该产品已通过汽车电子委员会 (AEC) 标准 Q100（1 级）认证，适用于汽车应用。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC11PW-Q100J
- 商品编号
- C546543
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.17016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 3 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 3.2V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.48V~5.81V；5.9V~6V | |
| 输出低电平(VOL) | 160mV~260mV；0V~100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 3 | |
| 功能特性 | 过压容忍输入 |
应用领域
- 适用于汽车应用
