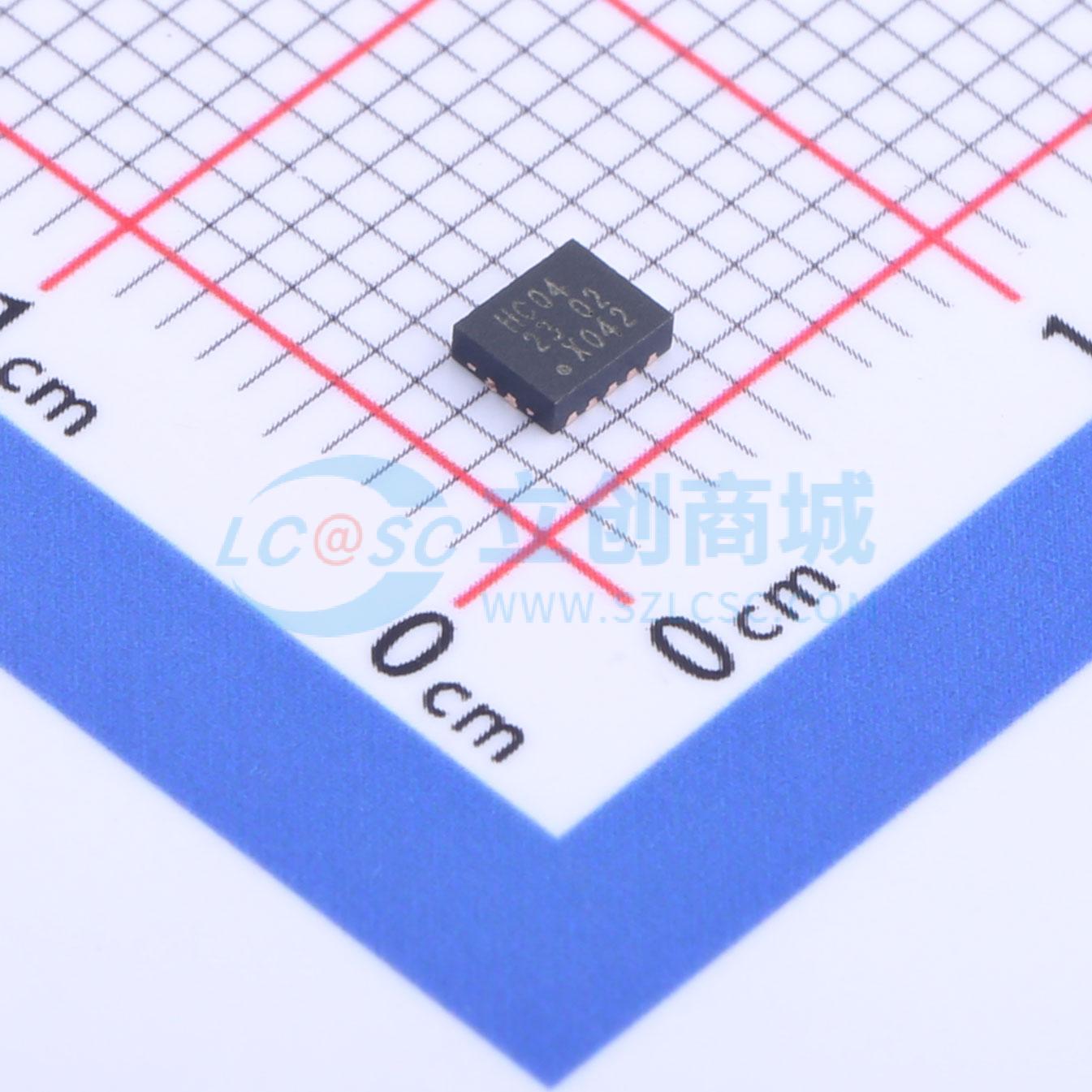

温馨提醒：图片仅供参考，商品以实物为准
74HC04BQ,115
六路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款六反相器。输入包含钳位二极管，允许使用限流电阻将输入连接到超过 VCC 的电压。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC04BQ,115
- 商品编号
- C546494
- 商品封装
- DHVQFN-14-EP(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 1.9V；5.48V；3.84V | |
| 低电平范围(VOL) | 400mV；100mV | |
| 传播延迟(tpd) | 14ns@6V,50pF | |
| 系列 | 74HC系列 | |
| 工作温度 | -40℃~+125℃ |
应用领域
- 数字逻辑电路
- 信号处理
- 电压转换
- 电平转换
- 电流限制
- 噪声抑制
- 低功耗应用
- 高温环境
- 宽电压范围应用
- CMOS和TTL兼容系统
- 电子设备保护
- ESD防护
- 数据传输
- 信号反相
