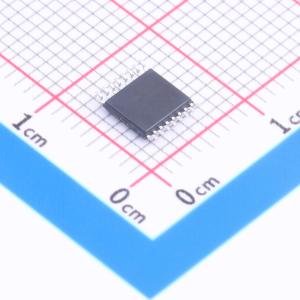

温馨提醒：图片仅供参考，商品以实物为准
XAD7888-XC
XAD7888是一款高速率、低功耗、8 通道,2.25 V-3.5 V工作电压，125KSPS模数转换芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XAD7888是一款高速率、低功耗、8 通道,2.25 V-3.5 V工作电压，125KSPS模数转换芯片
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XAD7888-XC
- 商品编号
- C53514633
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.1044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 125kHz | |
| 通道数 | 8 | |
| 工作电压 | 2.25V~3.5V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 信噪比 | 73dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 1.6MHz~3.2MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | - | |
| ADC架构 | SAR | |
| 数据速率 | 125kHz |
商品概述
XAD7888是一款高速率、低功耗、8通道、12位ADC（模拟数字转换器）芯片。其工作电压VDD范围为2.25V - 3.50V，性能参数可达125KSPS的转换速率，具备单端采样特性。该芯片没有额外的基准电压源引脚，参考电压源VREF为VDD，带有内部采样保持电路的逐次逼近寄存器架构，可配置为在AIN1至AIN8输入端口接收多达八路输入信号，每个通道的模拟输入范围为0至VDD。XAD7888采用16引脚TSSOP封装，工作温度范围为 -40°C至105°C，功能上可替代AD7888。
商品特性
- 电源电压范围：2.25V至3.50V
- 12位分辨率
- 8个单端输入AIN1 – AIN8
- 采样率：125KSPS
- 串行接口：兼容SPI/QSPI/MICROWIR/DSP
- 16引脚TSSOP封装
应用领域
- 电池供电系统
- 医疗器械
- 移动通信
- 仪器仪表与控制系统
- 高速调制解调器
