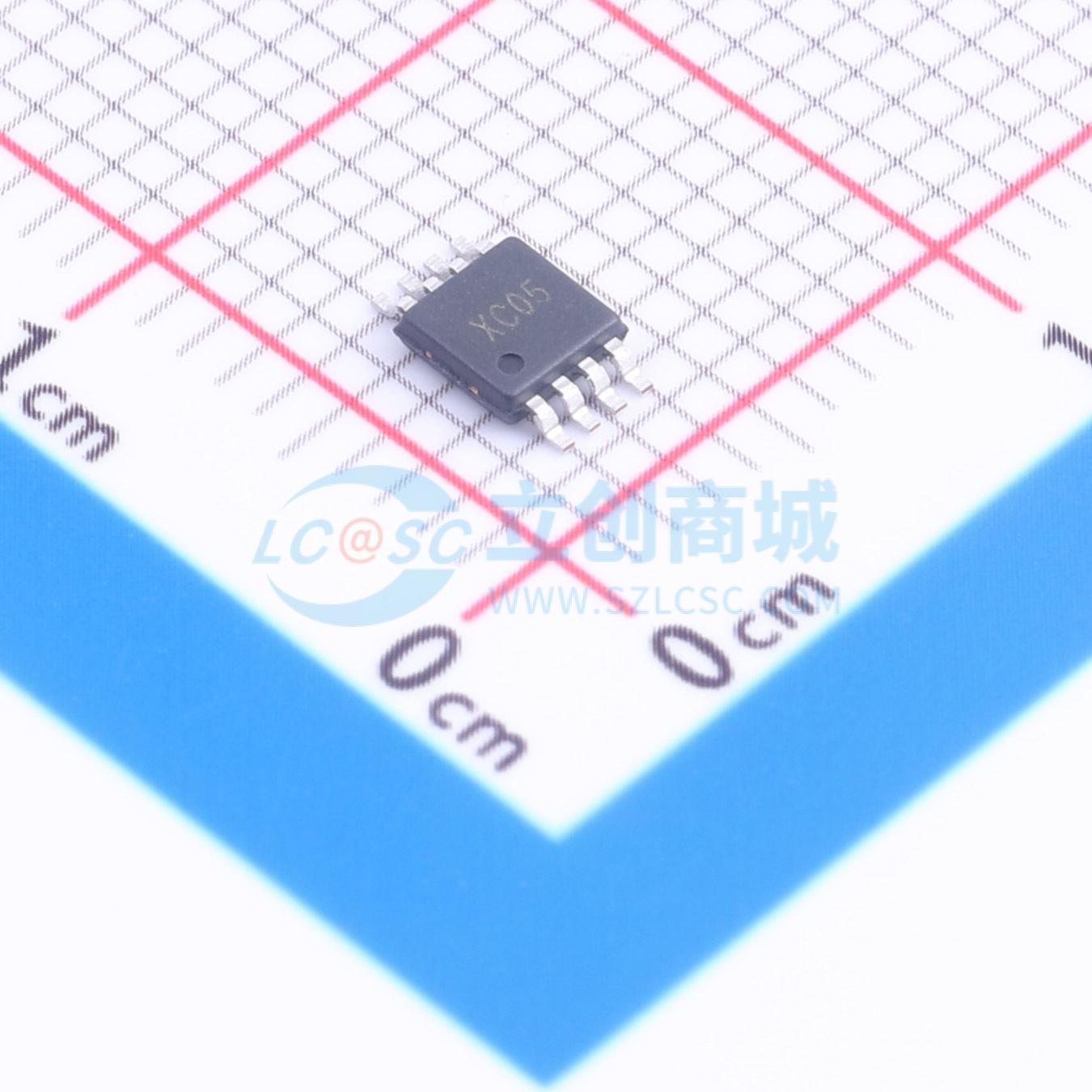

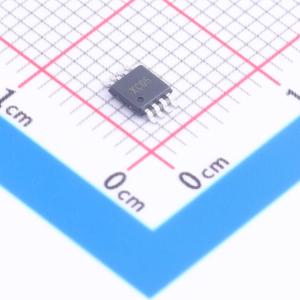

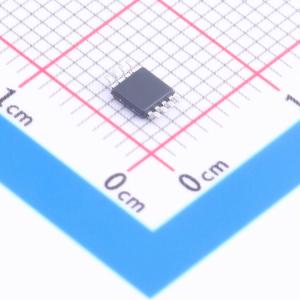

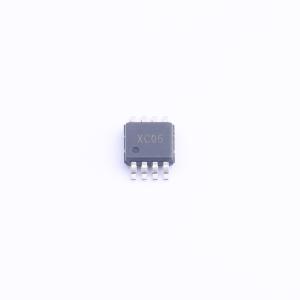

温馨提醒：图片仅供参考，商品以实物为准

XADC102S051-XC

XADC102S051是一款高速率、低功耗、2通道,2.7 V-5.25 V工作电压，200KSPS至500KSPS模数转换芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XADC102S051是一款高速率、低功耗、2通道,2.7 V-5.25 V工作电压，200KSPS至500KSPS模数转换芯片
品牌名称: SiChange(芯昌科技)
商品型号: XADC102S051-XC
商品编号: C53514639
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.0722克(g)

商品参数

商品概述

XADC102S051是一款高速率、低功耗、2通道、10位ADC（模拟数字转换器）芯片。其工作电压VA范围为2.70V - 5.25V，性能参数涵盖200KSPS至500KSPS的较宽转换范围。它采用带有内部采样保持电路的逐次逼近寄存器架构，可配置为在IN1和IN2输入端口接收多达两路输入信号，每个通道的模拟输入范围为0至VA。该芯片采用8引脚MSOP封装，工作温度范围为 -40°C至85°C，可pin-to-pin替代ADC102S051。

商品特性

电源电压范围：2.70V至5.25V
10位分辨率
2个单端输入IN1 – IN2
采样率：200KSPS - 500KSPS
串行接口：兼容SPI/QSPI/MICROWIR/DSP
8引脚MSOP封装

应用领域

便携式系统
远程数据采集
仪表与控制系统
医疗器械
移动通信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	8
	采样率	400kHz
	通道数	2
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	否
	积分非线性	0.3LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	49.5dB
	时钟/振荡器	外置
	时钟频率(fc)	1.6MHz~6.4MHz
	基准电压源	内置
	基准电压源温漂	-
	ADC架构	SAR
	数据速率	400kHz
