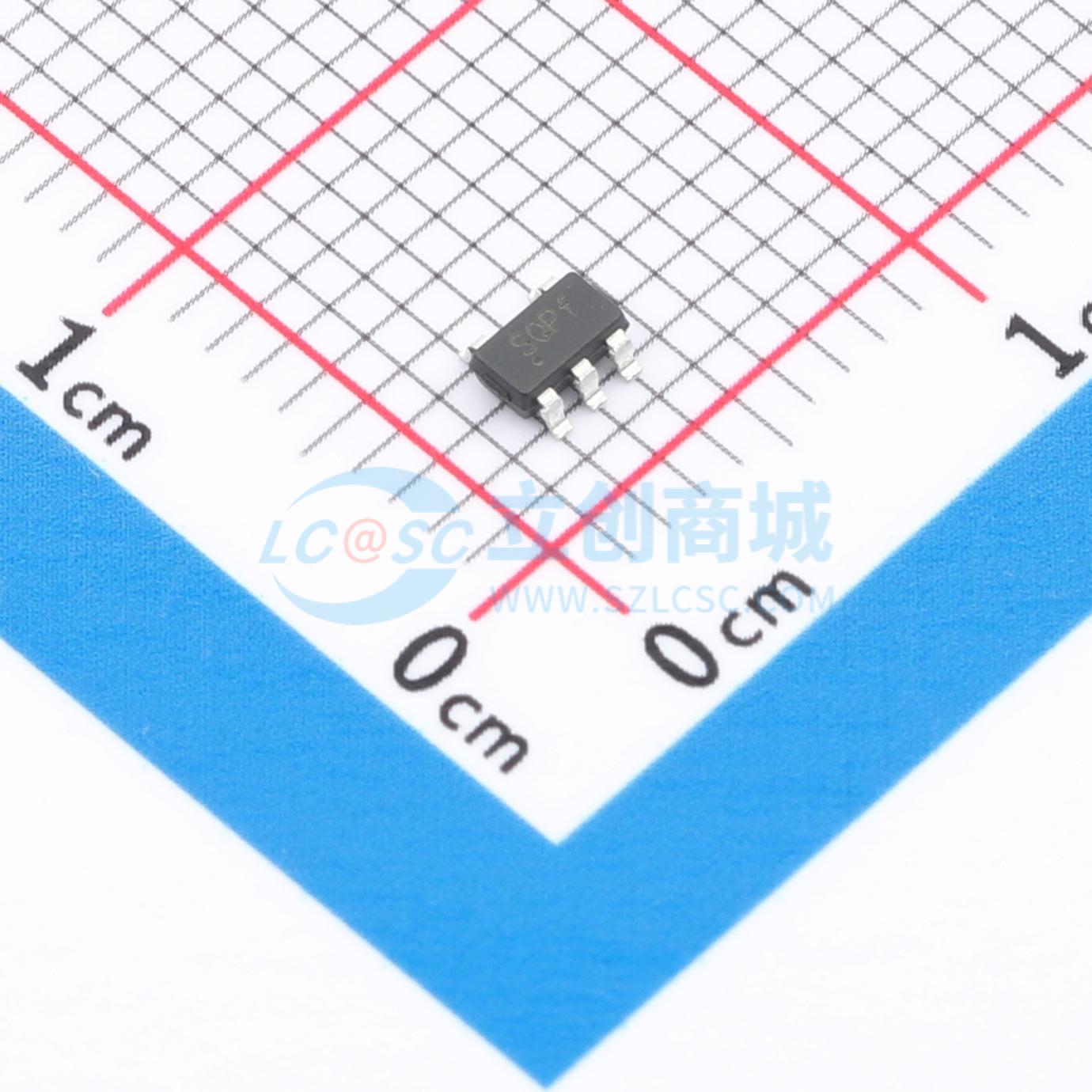

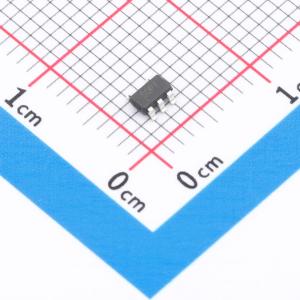

温馨提醒：图片仅供参考，商品以实物为准
T74LV1T34-S5TR
单电源转换缓冲器，具备过压耐受输入、低阈值输入支持、多电压转换、部分掉电保护和ESD保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- T74LV1T34-S5TR
- 商品编号
- C53477533
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1V；2.03V；2.11V；1.03V；1.23V；1.37V；1.18V；1.48V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 450mV；710mV；800mV；650mV | |
| 输出高电平(VOH) | 1.2V；1.93V；2V；1.4V | |
| 输出低电平(VOL) | 200mV；100mV；250mV；350mV；150mV | |
| 系列 | - | |
| 传播延迟(tpd) | 5.5ns@5V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 1 | |
| 功能特性 | - |
商品概述
T74LV1T34是一款单路转换缓冲器，VCC电源电压范围为1.65 V至5.5 V。低阈值输入支持电平转换，可耐受5.5 V电压。IOFF电路可在断电期间防止回流电流，从而支持部分断电保护。 T74LV1T34采用SOT23 - 5封装，工作温度范围为 - 40°C至125°C。
商品特性
- 宽电源电压范围：1.65 V至5.5 V
- 输入过压耐受至5.5 V
- 支持低阈值输入
- 支持1.8 V、2.5 V、3.3 V和5.0 V电压转换
- IOFF支持部分断电保护
- ESD保护：±4 kV HBM模型，±1 kV CDM模型
- 闩锁性能超过JESD 78 II类标准的100 mA
应用领域
- 计算机
- 平板电脑
- 电视
- 可穿戴设备
- 服务器
- 工业设备
