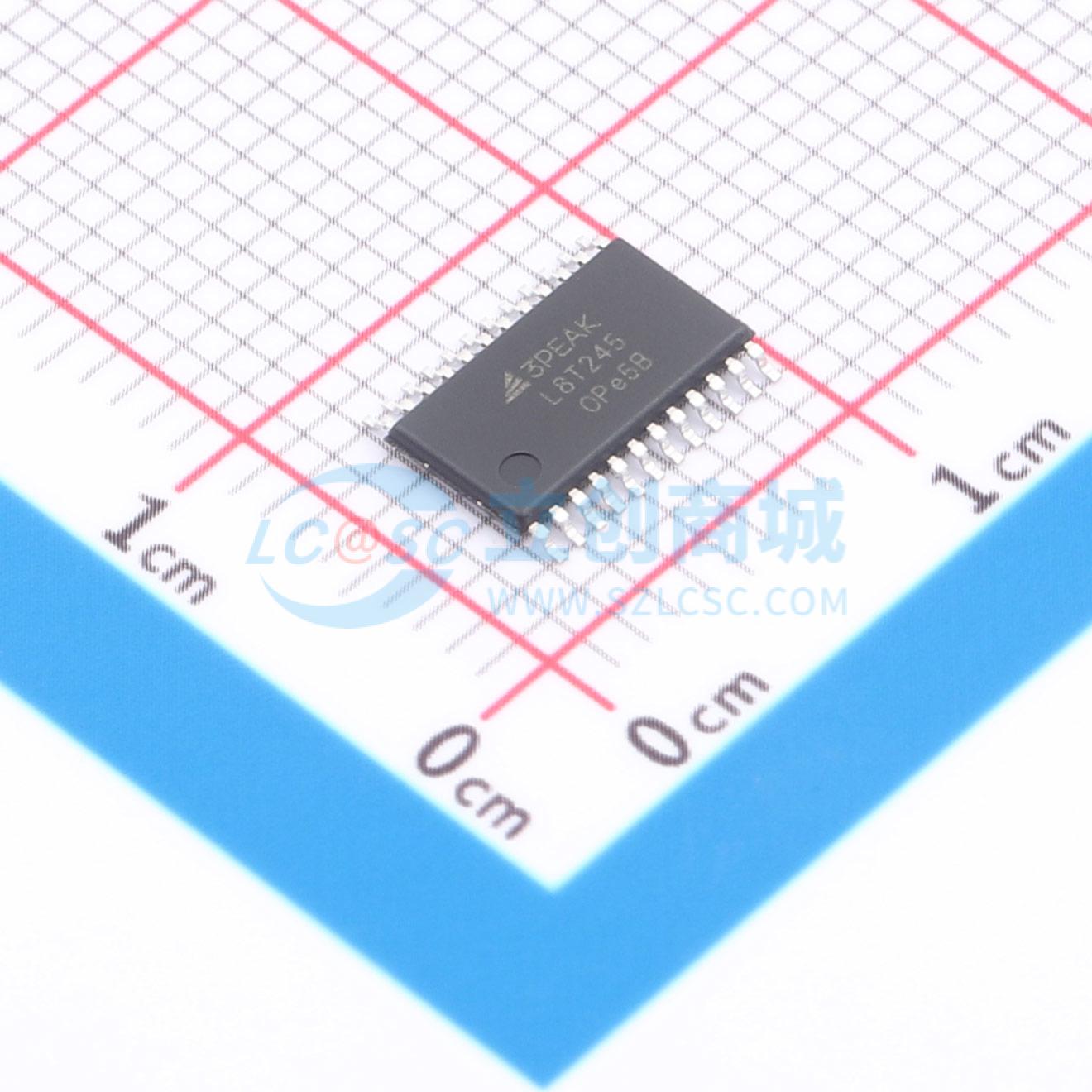

温馨提醒：图片仅供参考，商品以实物为准

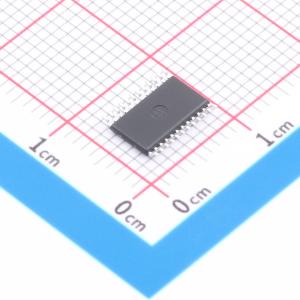

T74L8T245-TS5R

8位双电源可配置电压转换收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

商品参数

T74L8T245 器件是一款仅支持推挽模式的 8 位电平转换器，通过使能（OE）输入进行操作。它可以在 1.65 V 至 5.5 V 的 VCCA 范围和 1.65 V 至 5.5 V 的 VCCB 范围内工作。

T74L8T245 支持数据总线之间的异步通信。根据方向控制（DIRn）输入的逻辑电平，该器件可将数据从 A 总线传输到 B 总线，或从 B 总线传输到 A 总线。输出使能（OE）引脚可用于禁用输出，从而有效隔离总线。

T74L8T245 的使能控制引脚（OE）和方向控制引脚（DIRn）由 VCCA 供电。

T74L8T245 完全符合使用 Ioff 的部分掉电应用规范。Ioff 电路可禁用输出，防止器件掉电时产生损坏性的回流电流。

为了在电源上电/掉电期间实现高阻抗操作，输出使能（OE）引脚必须通过上拉电阻连接到 VCCA。最小电阻值取决于驱动器的灌电流能力。

T74L8T245 采用 TSSOP - 24 封装，工作温度范围为 -40°C 至 +125°C。

8 位双电源可配置电压转换收发器
最大数据速率：
- 从 3.3 V 转换到 5 V 时为 420 Mbps
- 转换到 3.3 V 时为 210 Mbps
- 转换到 2.5 V 时为 140 Mbps
- 转换到 1.8 V 时为 75 Mbps
电压电平转换范围：
- VCCA 范围：1.65 V 至 5.5 V
- VCCB 范围：1.65 V 至 5.5 V
Ioff 支持部分掉电模式
VCCA 和 VCCB 无需上电顺序
ESD 保护：
- A 端口 ±8000 V 人体模型
- B 端口 ±8000 V 人体模型
- ±1000 V 带电器件模型
