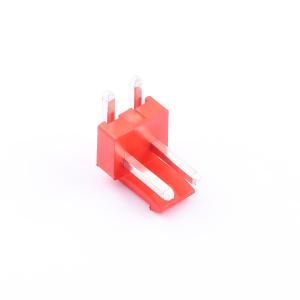

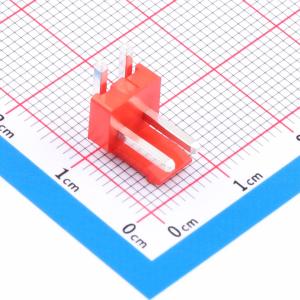

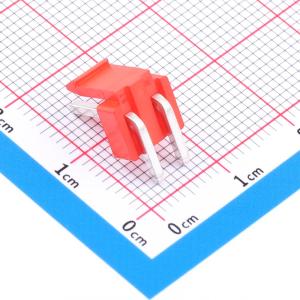

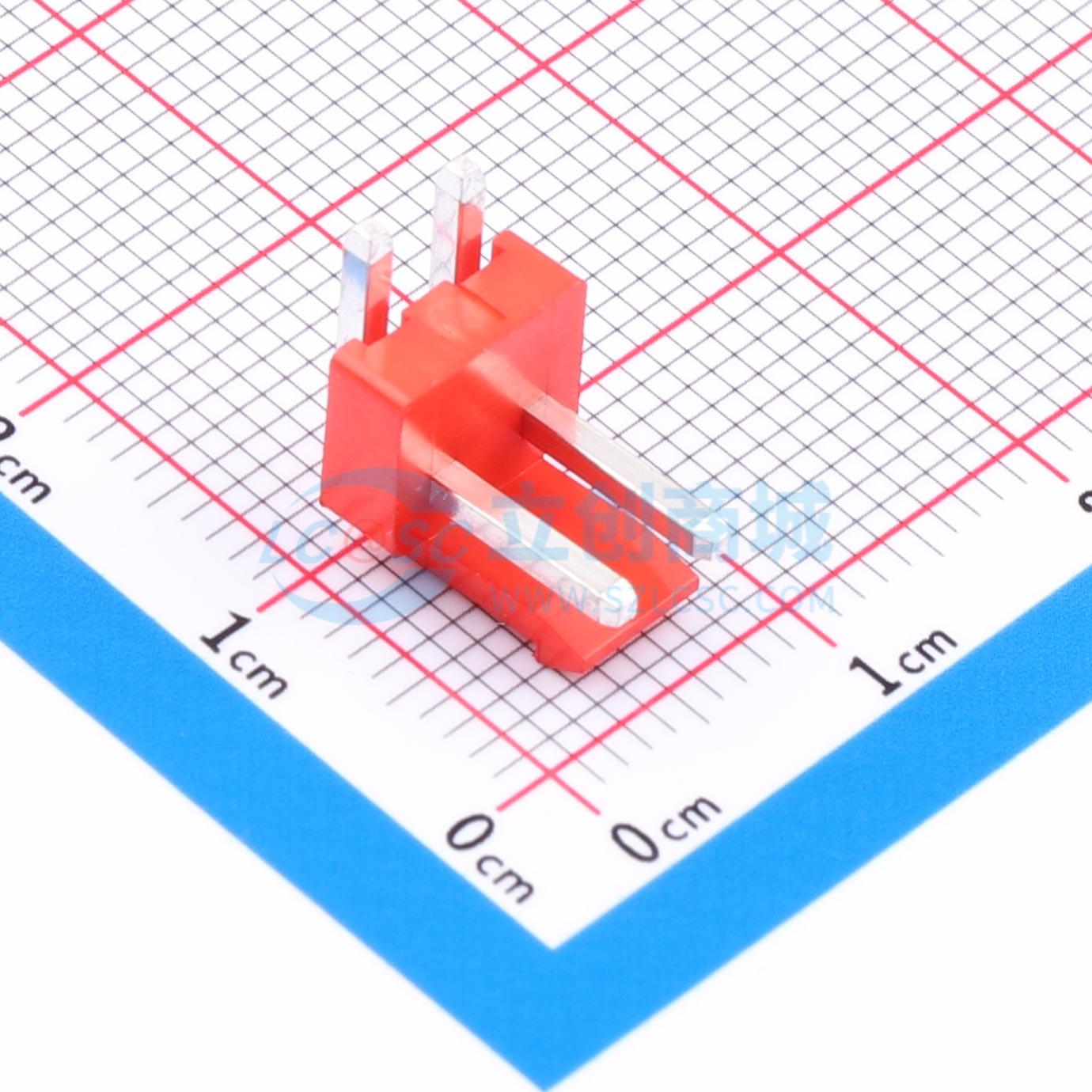

温馨提醒：图片仅供参考，商品以实物为准
HX-VH3.96-2PWZ-R
1x2P 间距:3.96mm 弯插 系列:VH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 配套胶壳：HX VH3.96-2P 配套杜邦线束：HX VH3.96-2P DT 200mm 22AWG 配套端子：HX VH3.96-T
- 品牌名称
- hanxia(韩下)
- 商品型号
- HX-VH3.96-2PWZ-R
- 商品编号
- C53468281
- 商品封装
- 弯插,P=3.96mm
- 包装方式
- 袋装
- 商品毛重
- 0.59克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x2P | |
| 间距 | 3.96mm | |
| 安装方式 | 弯插 | |
| 参考系列 | VH | |
| 总PIN数 | 2P | |
| 排数 | 1 | |
| 每排PIN数 | 2 | |
| 额定电流 | 7.5A | |
| 触头材质 | 黄铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | PA66 | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 红色 | |
| Z轴-板上高度 | 7.7mm | |
| X轴-板上底边长度(间距线) | 7.96mm | |
| Y轴-板上底边宽度 | 9.4mm |
商品概述
适用线路板技术要求如下：标识清晰可见，表面不得有划痕、裂纹、变形、起泡、污损、毛刺等明显影响使用功能和接触性能的缺陷；材料方面，塑件为PA66，铜件为黄铜H62；耐压为1500V AC/Min；额定功率为250V AC/DC 7.5A AC/DC；温度范围为 -25°C ~ +85°C；接触电阻 ≤0.02Ω。
