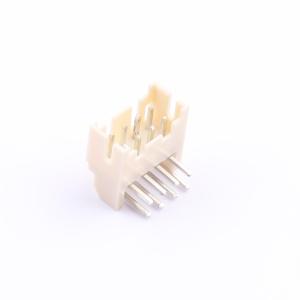

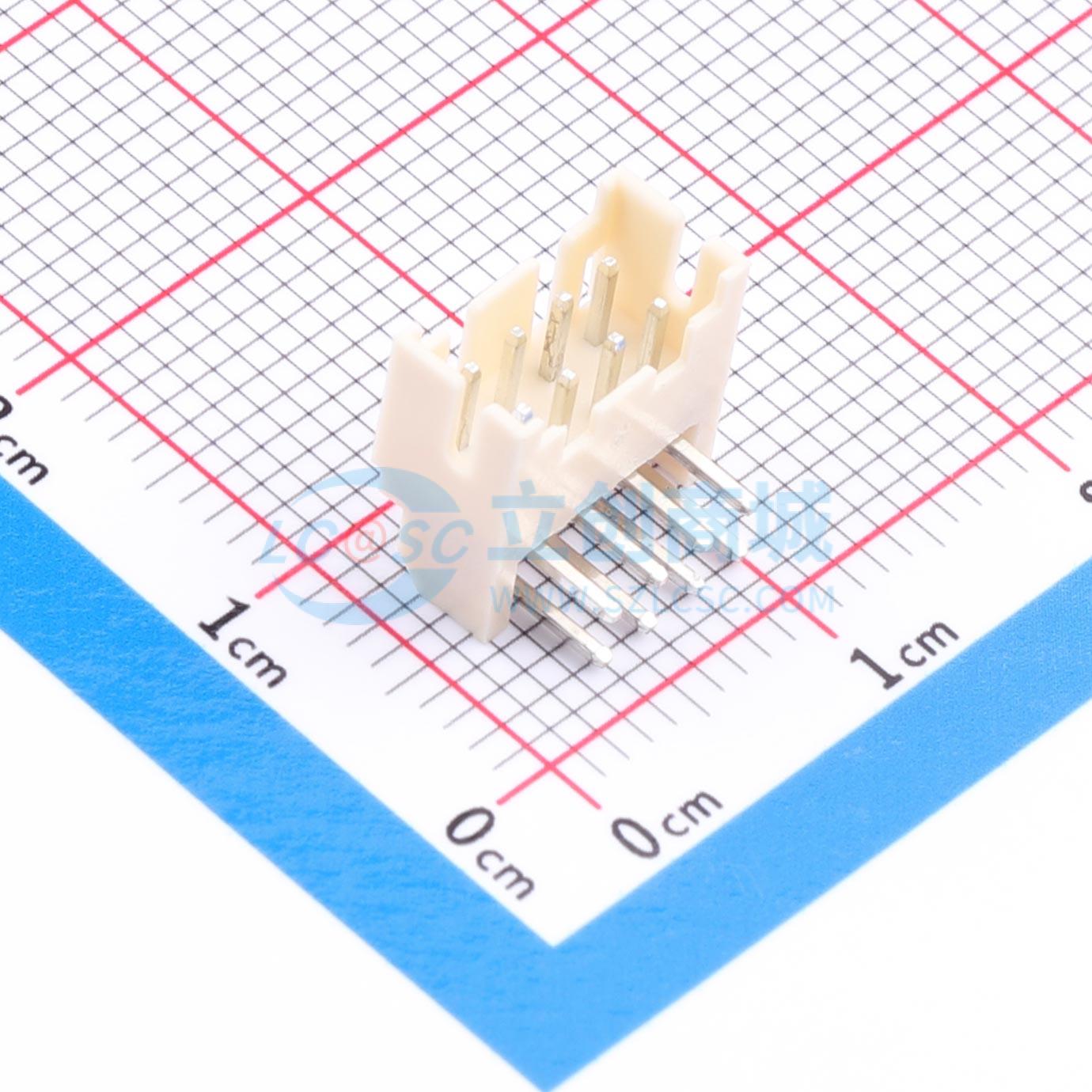

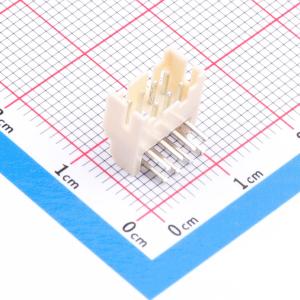

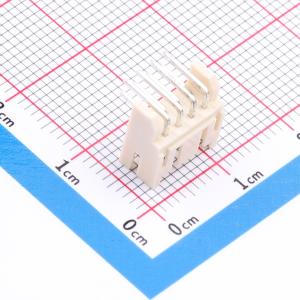

HX-PHD-2x4AW
2x4P 间距:2mm 弯插 系列:PHD
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 配套胶壳：HX-PHD2.0-2x4Y 配套端子:HX-PHD2.0-T
- 品牌名称
- hanxia(韩下)
- 商品型号
- HX-PHD-2x4AW
- 商品编号
- C53468343
- 商品封装
- 弯插,P=2mm
- 包装方式
- 袋装
- 商品毛重
- 0.403克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x4P | |
| 间距 | 2mm | |
| 安装方式 | 弯插 | |
| 参考系列 | PHD | |
| 总PIN数 | 8P | |
| 排数 | 2 | |
| 每排PIN数 | 4 | |
| 行距 | 2mm | |
| 额定电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | PA6T | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 5.1mm | |
| X轴-板上底边长度(间距线) | 10mm | |
| Y轴-板上底边宽度 | 9.5mm |
商品概述
PCB LAYOUT技术要求如下：材质和电镀见附表；塑件表面应平整、光洁，无毛刺、气泡、烧焦、变形等不良现象，浇口无拉伤、多料或缺料；端子表面无氧化、电镀不良等现象。温度范围为 -25℃~85℃，额定电压为250V AC/DC，额定电流为3A AC/DC，接触电阻 ≤0.02Ω，绝缘电阻 ≥1000MΩ，耐压值为800V AC/minute，适用基板厚度为1.6mm。
商品特性
- 温度范围：-25℃~85℃
- 额定电压：250V AC/DC
- 额定电流：3A AC/DC
- 接触电阻：≤0.02Ω
- 绝缘电阻：≥1000MΩ
- 耐压值：800V AC/minute
- 适用基板厚度：1.6mm
