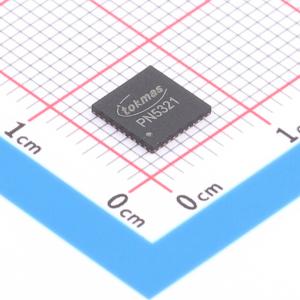

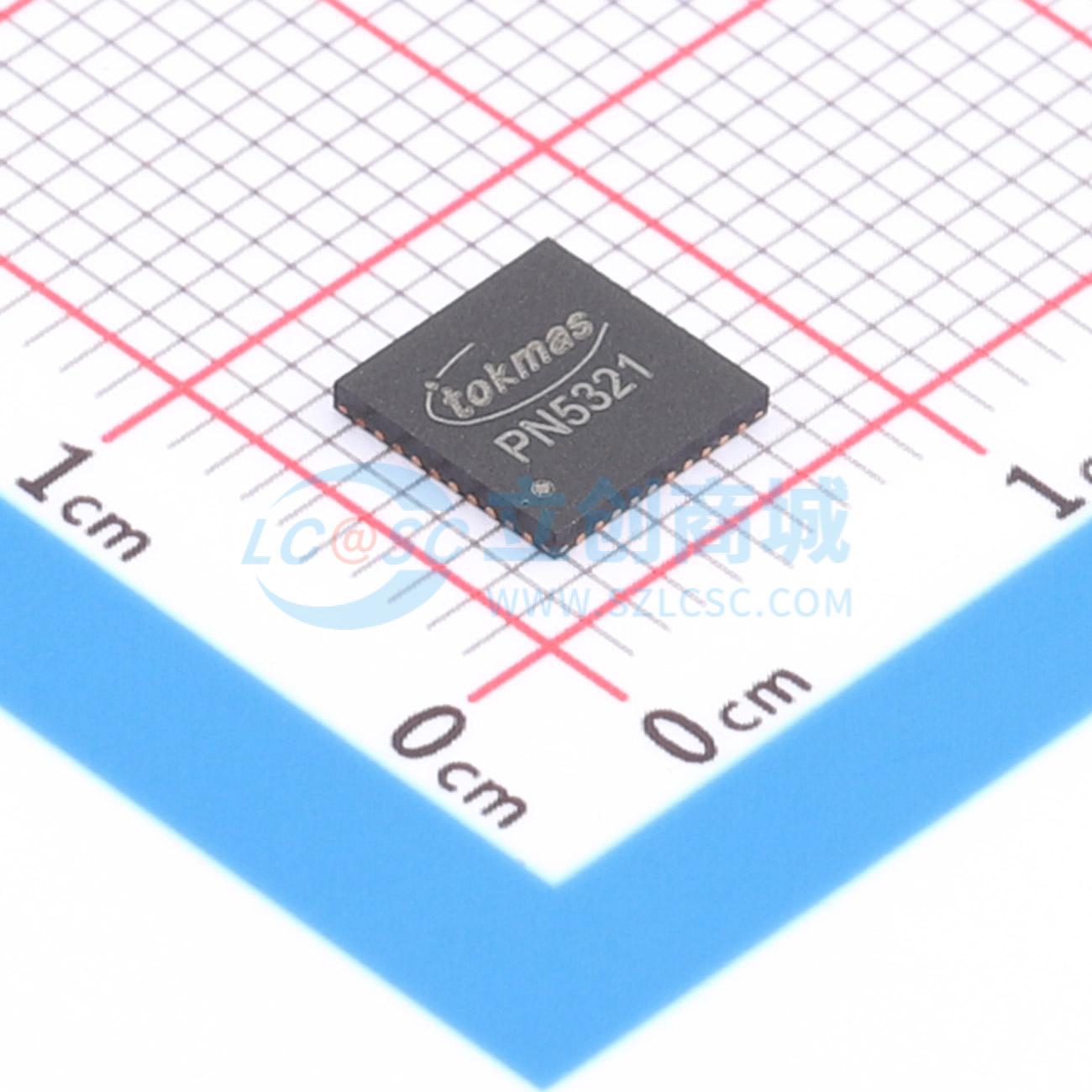

PN5321A3HN(TOKMAS)

基于80C51微控制器核心的13.56MHz非接触式通信高度集成收发器模块，支持6种不同操作模式

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 协议：ISO 14443ISO18092；NFC，接口类型：I2C,SPI,UART 传输速率：106Kbit/s；424Kbit/s；212Kbit/s 频率：13.56MHz
品牌名称: Tokmas(托克马斯)
商品型号: PN5321A3HN(TOKMAS)
商品编号: C53457895

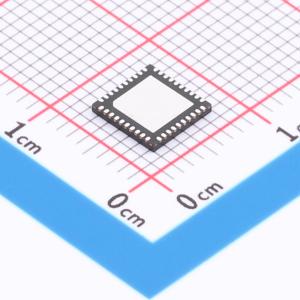

商品封装: QFN-40-EP(6x6)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	射频卡芯片

	属性	参数值
	功能特性	内置天线驱动；数据校验

PN5321A3HN是一款高度集成的收发器模块，基于80C51微控制器内核，用于13.56 MHz的非接触式通信。它支持6种不同的操作模式：

PN5321A3HN实现了对来自ISO/IEC 14443A/MIFARE兼容卡和应答器信号的解调器和解码器功能。它处理完整的ISO/IEC 14443A帧和错误检测（奇偶校验和循环冗余校验）。

PN5321A3HN支持MIFARE Classic 1K或MIFARE Classic 4K卡模拟模式，支持使用MIFARE进行非接触式通信，双向传输速度高达424 kbit/s。

PN5321A3HN可以解调和解码FeliCa编码信号，处理FeliCa帧和错误检测，支持使用FeliCa进行非接触式通信，双向传输速度高达424 kbit/s。

PN5321A3HN支持ISO/IEC 14443 B读写器通信方案的第2层和第3层，但防冲突功能必须在固件和上层实现。

在卡模拟模式下，PN5321A3HN能够根据FeliCa或ISO/IEC 14443A/MIFARE卡接口方案响应读写器命令。它可以从其发射器或通过LOADMOD引脚驱动外部有源电路生成负载调制信号。只有与使用NFC - WI/S2C接口的安全IC结合使用时，才能实现完整的安全卡功能。

符合ECMA 340和ISO/IEC 18092 NFCIP - 1被动和主动通信模式，PN5321A3HN能够与另一个符合NFCIP - 1的设备进行通信，传输速度高达424 kbit/s。它处理完整的NFCIP - 1帧和错误检测。

PN5321A3HN收发器可以在读写器或卡/PICC模式下连接到外部天线，无需任何额外的有源组件。

PN5321A3HN支持以下主机接口：

内置的低压差稳压器允许设备直接连接到电池。此外，还包括一个电源开关，用于为安全IC供电。

高度集成的解调器和解码器
带缓冲的输出驱动器，可使用最少数量的外部组件连接天线
集成射频电平检测器
集成数据模式检测器
支持ISO/IEC 14443A/MIFARE
支持ISO/IEC 14443B（仅读写器模式）
在读写器模式下与ISO/IEC 14443A/MIFARE、ISO/IEC 14443B或FeliCa卡通信时，典型工作距离可达50 mm，具体取决于天线尺寸和调谐情况
在NFCIP - 1模式下，典型工作距离可达50 mm，具体取决于天线尺寸、调谐情况和电源供应
在ISO/IEC 14443A/MIFARE或FeliCa卡模拟模式下，典型工作距离约为100 mm，具体取决于天线尺寸、调谐情况和外部场强
在读写器模式下支持MIFARE Classic 1K或MIFARE Classic 4K加密，以及212 kbit/s和424 kbit/s的MIFARE高速传输通信
支持根据FeliCa协议进行212 kbit/s和424 kbit/s的非接触式通信
集成用于NFCIP - 1的射频接口，速度高达424 kbit/s
可使用外部模拟组件在射频接口上实现超过424 kbit/s的通信
支持的主机接口：SPI接口、I2C接口
为外部安全配套芯片提供电源开关
用于外部设备控制的专用IO端口
用于生产测试的集成天线检测器
ECMA 373 NFC - WI接口，可连接外部安全IC
