温馨提醒：图片仅供参考，商品以实物为准

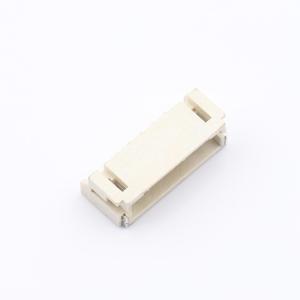

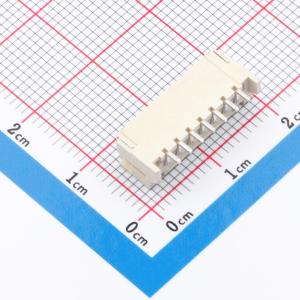

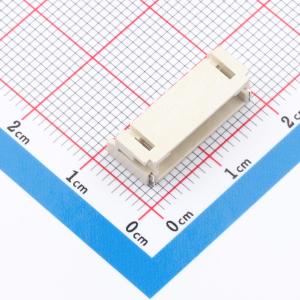

HC-PH2.0-7PWT
1x7P 间距:2mm 卧贴 系列:PH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 针座PH2.0-7P 卧贴编带
- 品牌名称
- HC(虹成电子)
- 商品型号
- HC-PH2.0-7PWT
- 商品编号
- C53454670
- 商品封装
- SMD,P=2mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 0.9617克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x7P | |
| 间距 | 2mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | PH | |
| 总PIN数 | 7P | |
| 排数 | 1 | |
| 每排PIN数 | 7 | |
| 额定电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+70℃ | |
| 额定电压 | 125V | |
| 塑料材质 | LCP | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 5.6mm | |
| X轴-板上底边长度(间距线) | 18mm | |
| Y轴-板上底边宽度 | 8.6mm |
商品概述
推荐的印刷电路板布局顶视图（元件面公差±0.1）
规格：
- 额定电压：125V 交流/直流
- 额定电流：2A 交流/直流
- 耐受电压：200V 交流/分钟
- 接触电阻：最大 50mΩ
- 绝缘电阻：最小 1000MΩ
- 存储温度范围：-40℃ ~ +85℃
- 工作温度范围：-25℃ ~ +70℃
