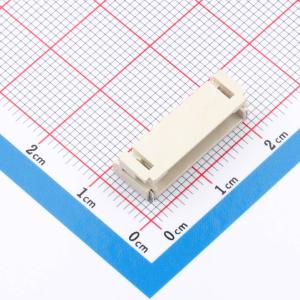

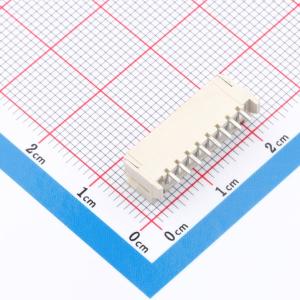

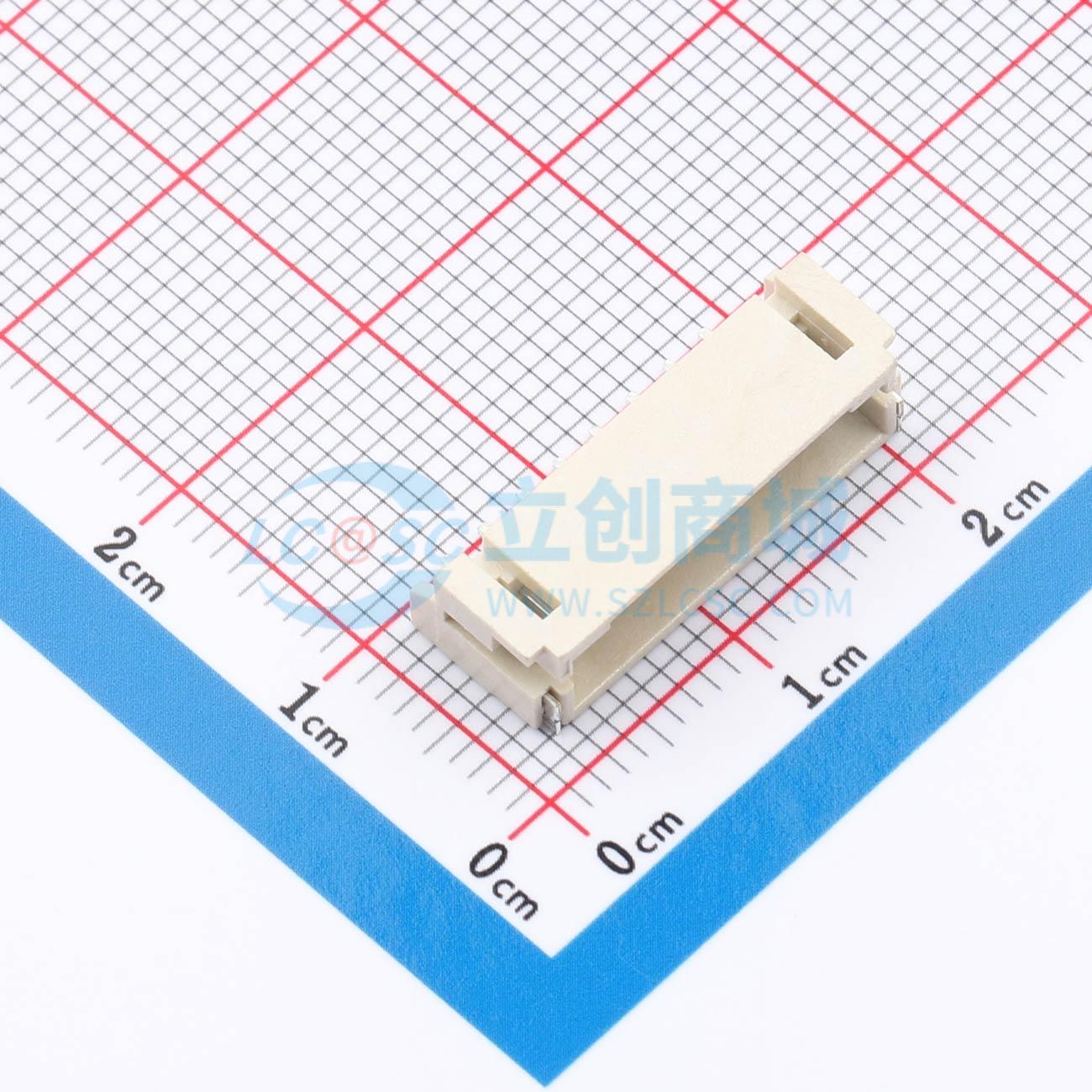

温馨提醒：图片仅供参考，商品以实物为准
HC-PH2.0-8PWT
1x8P 间距:2mm 卧贴 系列:PH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 针座PH2.0-8P 卧贴编带
- 品牌名称
- HC(虹成电子)
- 商品型号
- HC-PH2.0-8PWT
- 商品编号
- C53454671
- 商品封装
- SMD,P=2mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 1.0232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x8P | |
| 间距 | 2mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | PH | |
| 总PIN数 | 8P | |
| 排数 | 1 | |
| 每排PIN数 | 8 | |
| 额定电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+70℃ | |
| 额定电压 | 125V | |
| 塑料材质 | LCP | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 5.6mm | |
| X轴-板上底边长度(间距线) | 20mm | |
| Y轴-板上底边宽度 | 8.6mm |
商品概述
推荐的印刷电路板布局俯视图（元件面公差±0.1）
商品特性
- 额定电压：125V交流/直流
- 额定电流：2A交流/直流
- 耐受电压：200V交流/分钟
- 接触电阻：最大50mΩ
- 绝缘电阻：最小1000MΩ
- 储存温度范围：-40℃ ~ +85℃
- 工作温度范围：-25℃ ~ +70℃
