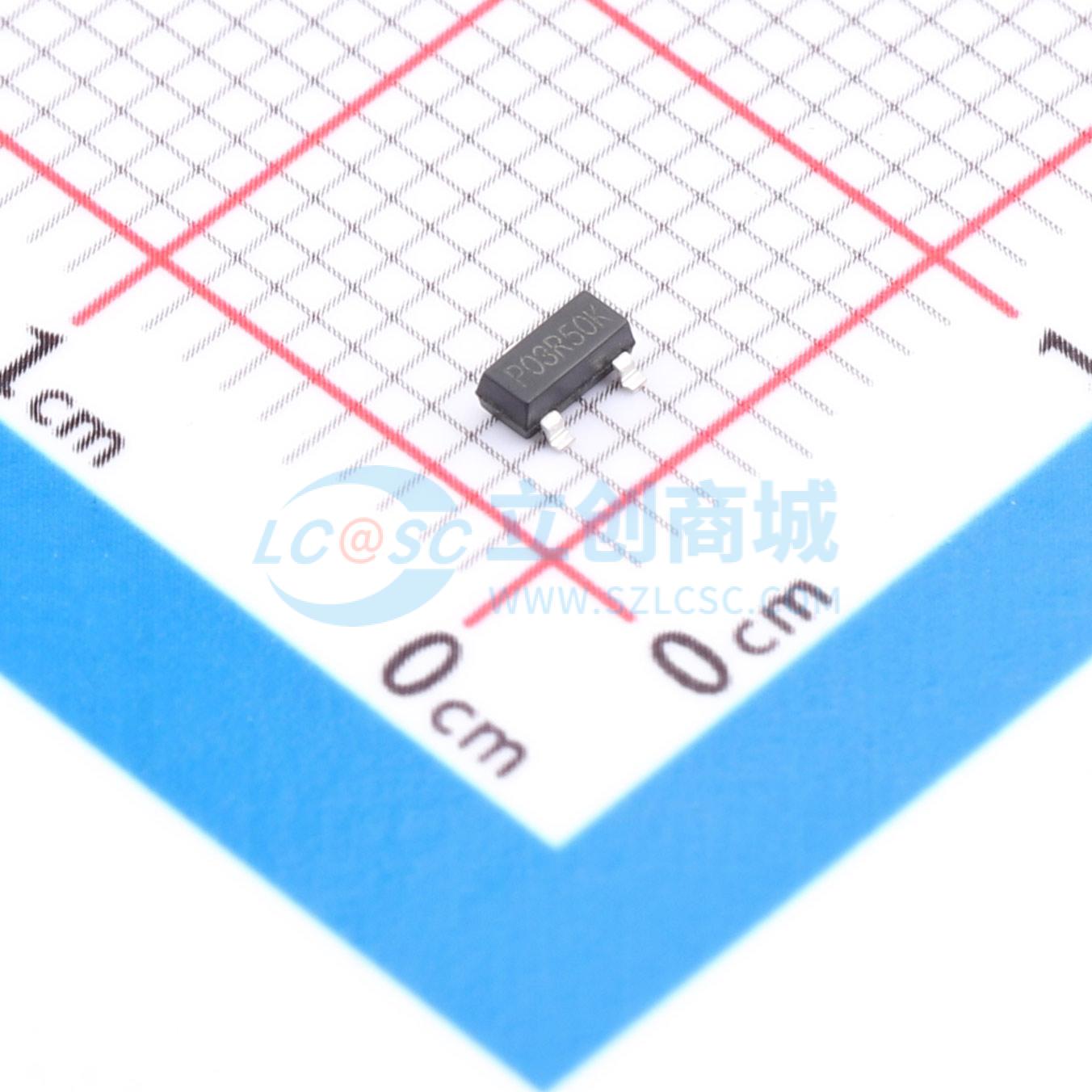

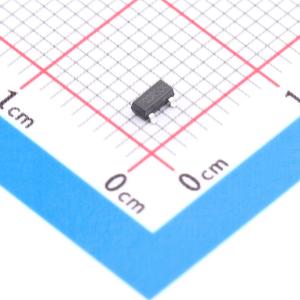

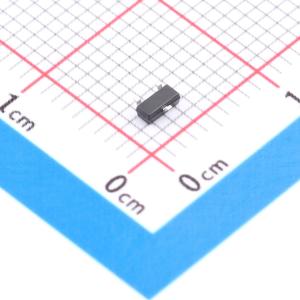

温馨提醒：图片仅供参考，商品以实物为准
AO3481C(ES)
P沟道，-30V，-4.1A，37mΩ@-10V,-2.0A；应用领域：应用领域：DC/DC转换器、便携式设备负载开关、LED驱动器、电源模块等。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- P沟道，-30V，-4.1A，37mΩ@-10V,-2.0A；应用领域：应用领域：DC/DC转换器、便携式设备负载开关、LED驱动器、电源模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AO3481C(ES)
- 商品编号
- C53447108
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.1A | |
| 导通电阻(RDS(on)) | 37mΩ@10V | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.5nC | |
| 输入电容(Ciss) | 335pF | |
| 反向传输电容(Crss) | 48pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 57pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AO3481C(ES) 是 P 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计，可提供低栅极电荷的出色导通电阻。该器件适用于 DC - DC 转换、电源开关和充电电路。标准产品 AO3481C(ES) 为无铅产品。
商品特性
- 当 VGS = -4.5V 时，RDS(ON) = 59mΩ（典型值）
- -30V，当 VGS = -10V 时，RDS(ON) = 37mΩ（典型值）
- ESD 保护
- ±4kV IEC 模式接触放电
- ±4kV IEC 模式空气放电
- 快速开关
- 高密度单元设计，实现低 RDS(on)
- 材料：无卤素
- 可靠且耐用
- 雪崩额定
- 低泄漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式 PC 的电源管理
- DC/DC 转换
