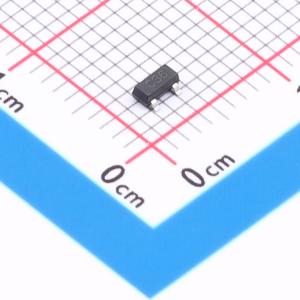

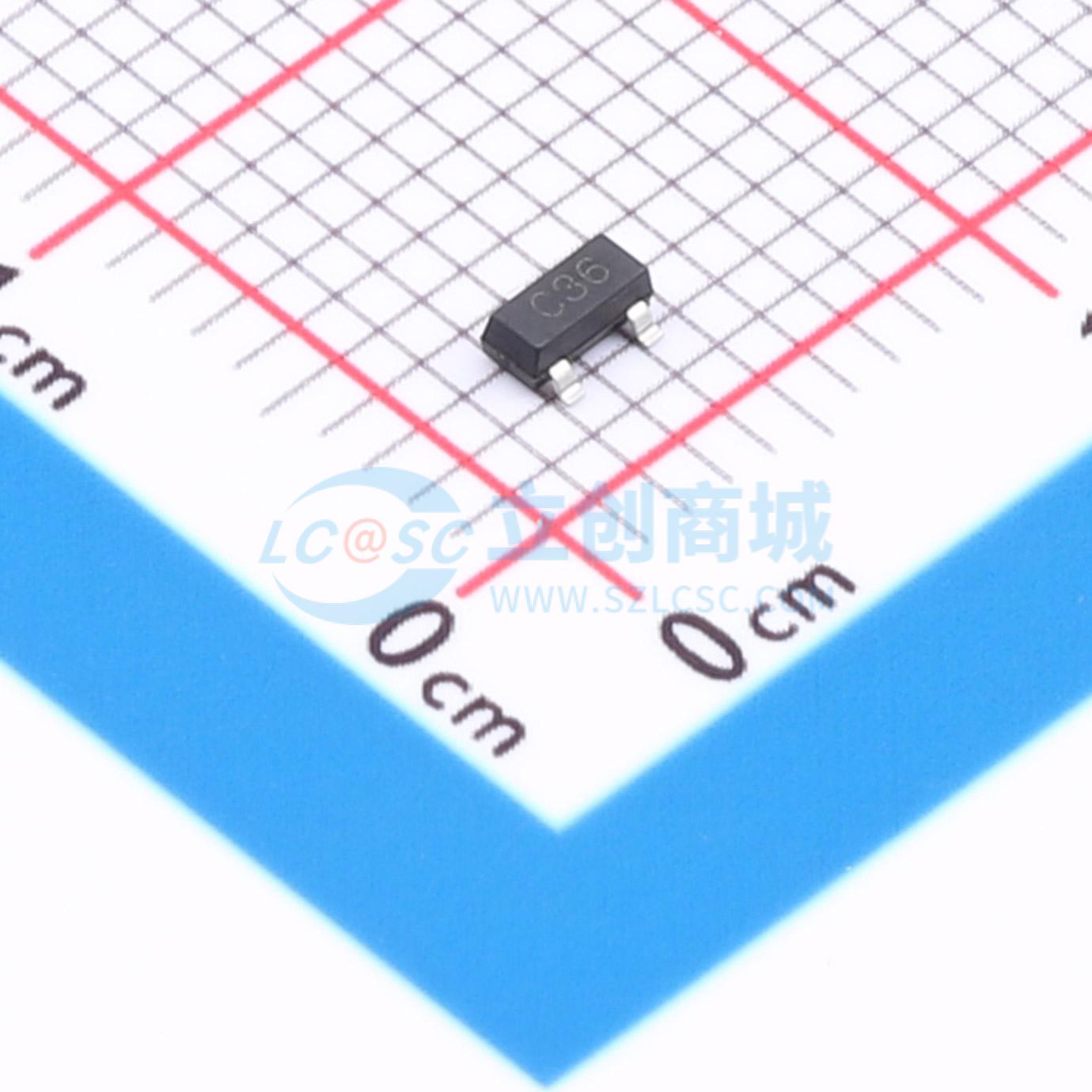

温馨提醒：图片仅供参考，商品以实物为准
PESD2CANFD36LT-QR(ES)
车规级36V 两路双向ESD静电防护器件，30kV，CJ：15pF；CAN/CANFD/12V、24V电源防护。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 车规级36V 两路双向ESD静电防护器件，30kV，CJ：15pF；CAN/CANFD/12V、24V电源防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PESD2CANFD36LT-QR(ES)
- 商品编号
- C53447113
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 68V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 600W@8/20us | |
| 击穿电压(VBR) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 18pF |
商品概述
PESD2CANFD36LT-QR(ES)是一款瞬态电压抑制器阵列，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）、电气快速瞬变（EFT）和雷击的影响。使用IEC61000-4-2接触放电方法时，所有引脚均能承受30kV的ESD脉冲。
商品特性
- IEC 61000-4-2 4级ESD保护
- ±30kV接触放电
- ±30kV空气放电
- 600W峰值脉冲功率（8/20μs）
- 低钳位电压
- 保护两条双向或两条单向线路
- 低漏电流
- 符合RoHS标准
- 通过AEC-Q101认证
应用领域
- 便携式电子设备
- 控制与监测系统
- 服务器、笔记本电脑和台式电脑
- 机顶盒
- 通信系统
- 手机及配件
