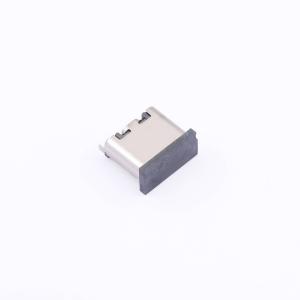

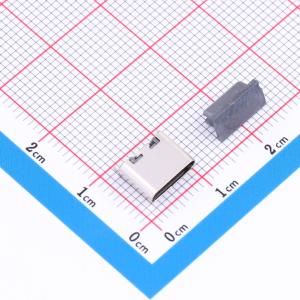

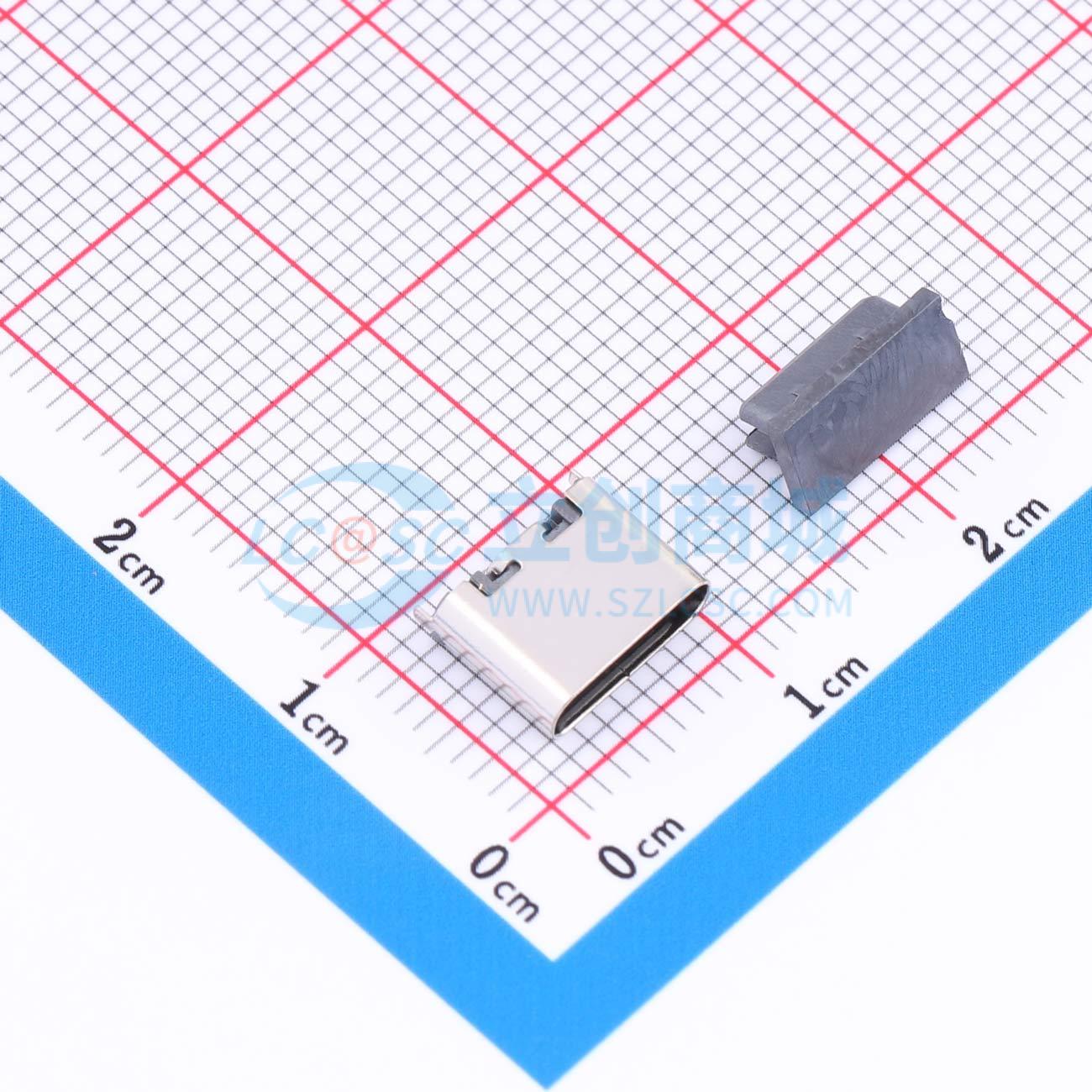

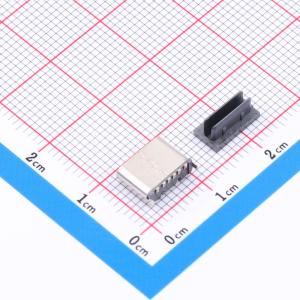

TCB290
Type-C 母 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TYPE-C 6P立贴 壳长6.5mm 寿命5000次
- 品牌名称
- LXWCONN(连兴旺电子)
- 商品型号
- TCB290
- 商品编号
- C53446811
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.5968克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 公母 | 母 | |
| 安装方式 | 立贴 | |
| 触点数量 | 6P |
| 属性 | 参数值 | |
|---|---|---|
| 端口数量 | 1 | |
| 额定电流 - 电源 | 3A | |
| 额定电压 | 5V | |
| 插拔寿命 | 5千次 | |
| 工作温度 | -25℃~+85℃ |
商品特性
- 材料规格：触点为铜合金，中板和前壳为不锈钢
- 电镀规格：触点整体镀镍最小50微英寸，接触功能区镀金（镀金厚度遵循产品编号），焊接区域电镀规格遵循产品编号；前壳见表格1；屏蔽板和EMI板仅作清洁处理
- 机械性能：插入力0.5~2.0kgf，拔出力0.8kgf~2.0kgf，耐久性5000次循环
- 电气性能：额定电流3.0A，额定电压5.0V；VBUS和GND引脚及其他引脚的LLCR最大40mΩ/引脚，屏蔽层最大50mΩ，所有引脚的LLCR最大变化量10mΩ；绝缘电阻最小100MΩ
- 环境性能：工作温度-25°C~+85°C
- 红外回流焊：电路板上的峰值温度应在260°C保持10秒
