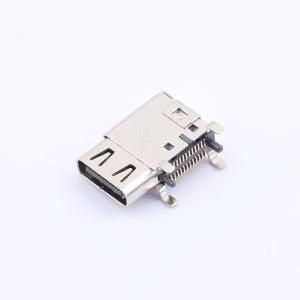

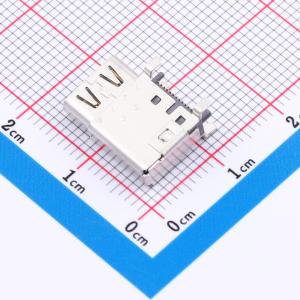

TCB0003
Type-C 母 侧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TYPEC母座侧贴 24P
- 品牌名称
- LXWCONN(连兴旺电子)
- 商品型号
- TCB0003
- 商品编号
- C53446814
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 2.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 协议标准 | USB 3.0 | |
| 公母 | 母 | |
| 安装方式 | 侧贴 | |
| 触点数量 | 24P |
| 属性 | 参数值 | |
|---|---|---|
| 端口数量 | 1 | |
| 额定电流 - 电源 | 5A | |
| 额定电压 | 20V | |
| 插拔寿命 | 1万次 | |
| 体长(L) | 14.3mm | |
| 工作温度 | -40℃~+85℃ |
商品概述
- 外壳材料为LCP（UL 94V - 0），黑色。
- 端子采用铜合金，接触面镀金，焊尾闪镀金，整体镀镍打底。
- 中板为不锈钢材质。
- 外壳为不锈钢，镀镍处理。
- 额定电流：Vbus引脚为5.0A，其他引脚为1.25A。
- 额定电压：直流最大20V。
- 接触电阻：40mΩ。
- 绝缘电阻：最小100MΩ。
- 耐电压：最小100V交流。
- 工作温度：-40°C至+85°C。
- 插拔力：插入力为5~20N，拔出力为8~20N。
- 耐用性：10000次循环。
- 推荐工艺：电路板上的峰值温度应保持在260°C。
