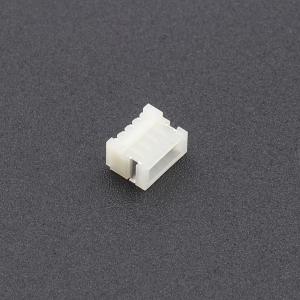

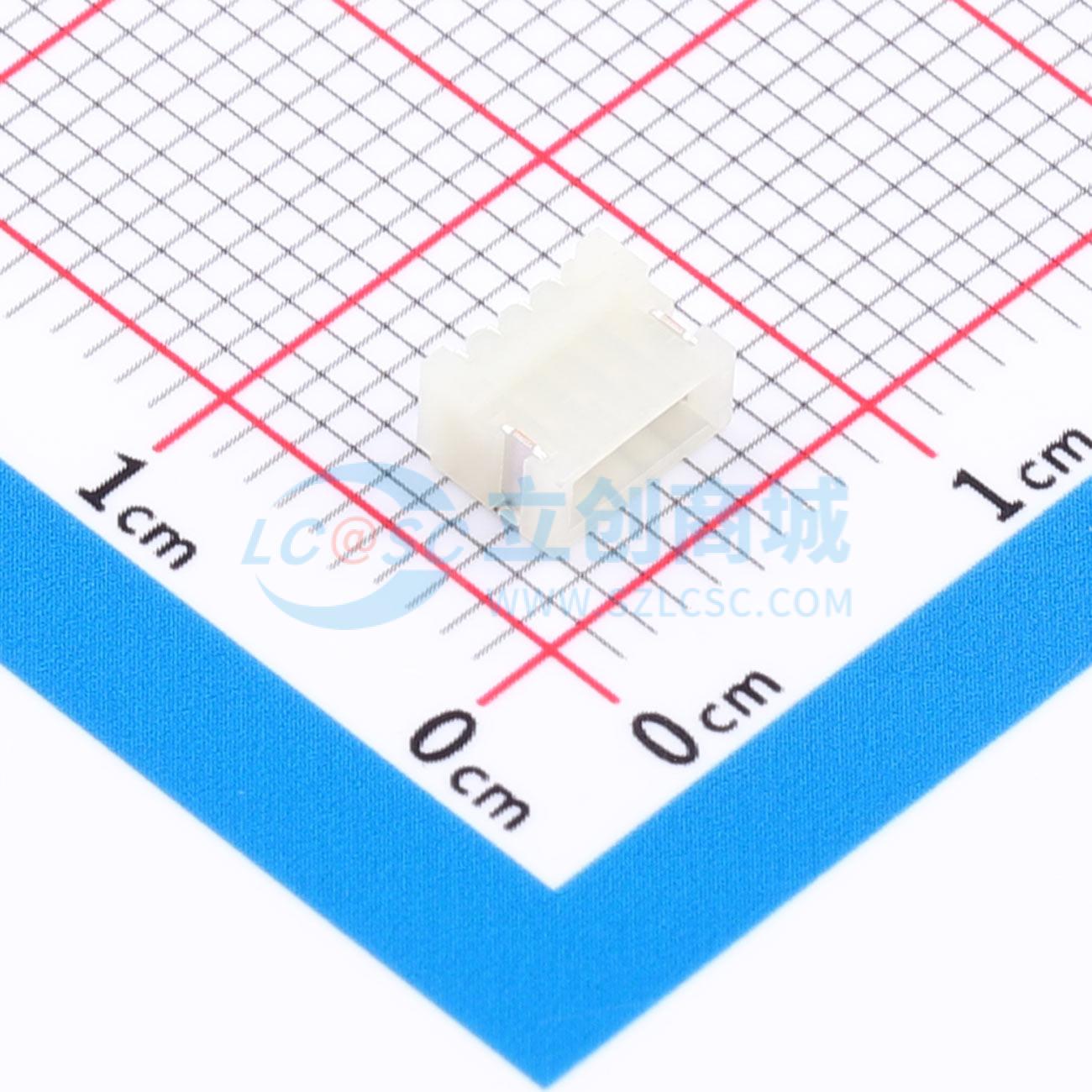

W-NH10M04P-B000
1x4P 间距:1mm 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 针座/NH1.0带扣/卧贴
- 品牌名称
- Ckmtw(灿科盟)
- 商品型号
- W-NH10M04P-B000
- 商品编号
- C53446850
- 商品封装
- SMD,P=1mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x4P | |
| 间距 | 1mm | |
| 安装方式 | 卧贴 | |
| 总PIN数 | 4P | |
| 排数 | 1 | |
| 每排PIN数 | 4 | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 磷青铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 125V | |
| 阻燃等级 | UL94V-0 | |
| Z轴-板上高度 | 3.15mm | |
| X轴-板上底边长度(间距线) | 5.6mm | |
| Y轴-板上底边宽度 | 4.3mm |
商品特性
- 材料：绝缘材料为热塑性塑料，UL94V - 0（本色）；引脚为磷青铜/镀锡；插片为磷青铜/镀锡
- 额定电流：1A（交流、直流）
- 额定电压：125V（交流、直流）
- 温度范围：-25°C ~ +85°C
- 接触电阻：最大20mΩ
- 绝缘电阻：最小100MΩ
- 耐压：500V交流/分钟
