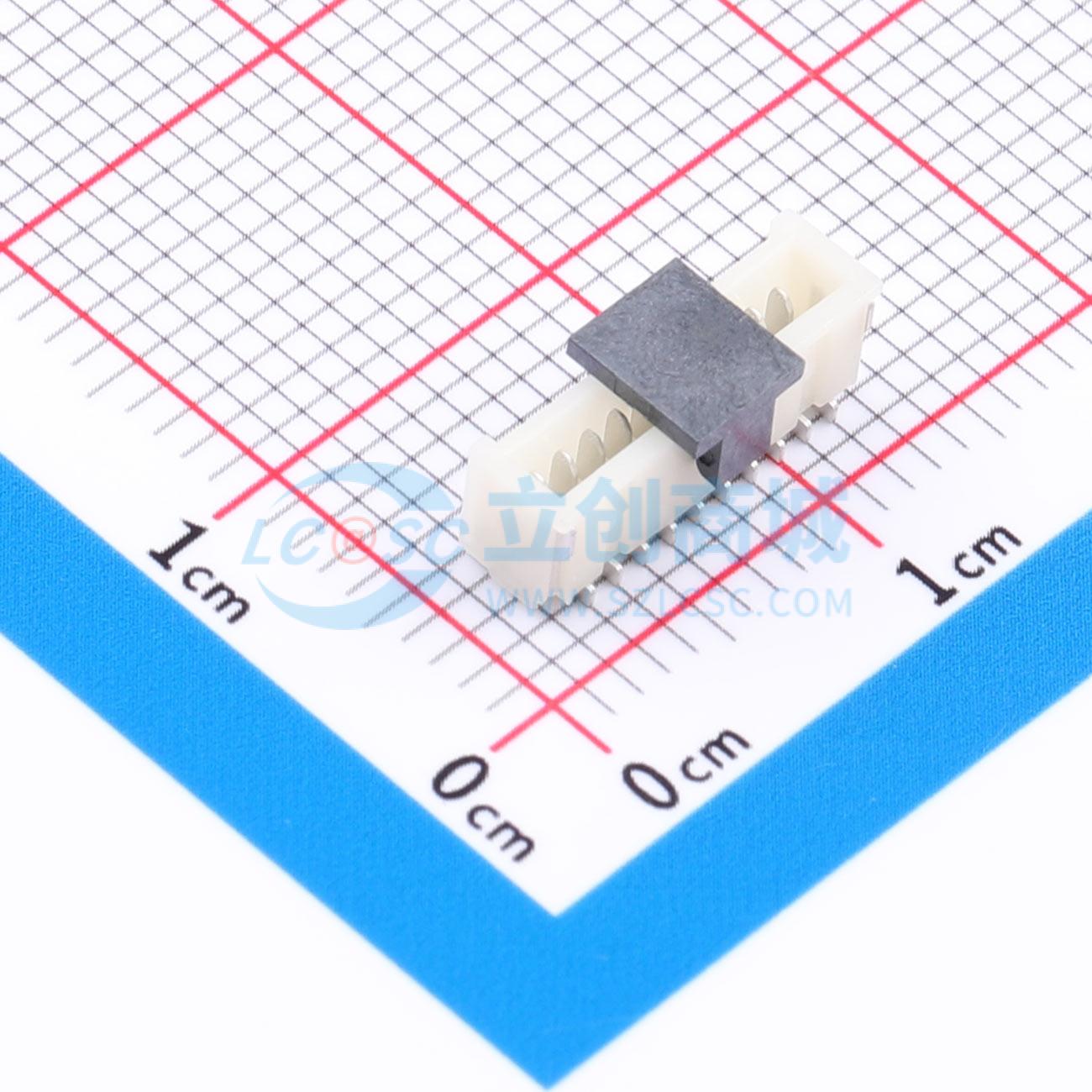

温馨提醒：图片仅供参考，商品以实物为准

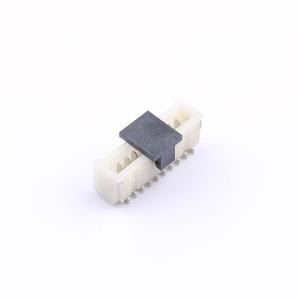

W-NH10N10P-B000
间距:1mm 立贴 系列:NH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 针座/NH1.0带扣/立贴
- 品牌名称
- Ckmtw(灿科盟)
- 商品型号
- W-NH10N10P-B000
- 商品编号
- C53446865
- 商品封装
- SMD,P=1mm
- 包装方式
- 编带
- 商品毛重
- 0.485克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 间距 | 1mm | |
| 安装方式 | 立贴 | |
| 参考系列 | NH | |
| 排数 | 2 | |
| 每排PIN数 | 10 | |
| 额定电流 | 1A | |
| 触头材质 | 磷青铜 | |
| 触头镀层 | 锡 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 125V | |
| 塑料材质 | PA9T | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 白色 | |
| Z轴-板上高度 | 5.05mm | |
| X轴-板上底边长度(间距线) | 11.7mm | |
| Y轴-板上底边宽度 | 4.6mm |
商品特性
- 绝缘材料为PA9T，UL94V - 0（白色）
- 引脚材料为磷青铜/镀锡
- 插片材料为磷青铜/镀锡
- 电流额定值为1A（交流、直流）
- 电压额定值为125V（交流、直流）
- 温度范围为 - 25°C ~ +85°C
- 存储温度范围为<30°C，相对湿度60%
- 接触电阻最大为20mΩ
- 绝缘电阻最小为100MΩ
- 耐压为500V交流/分钟
