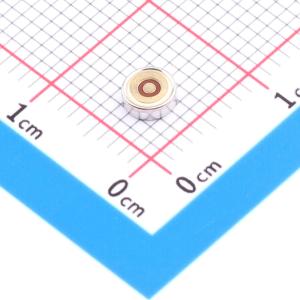

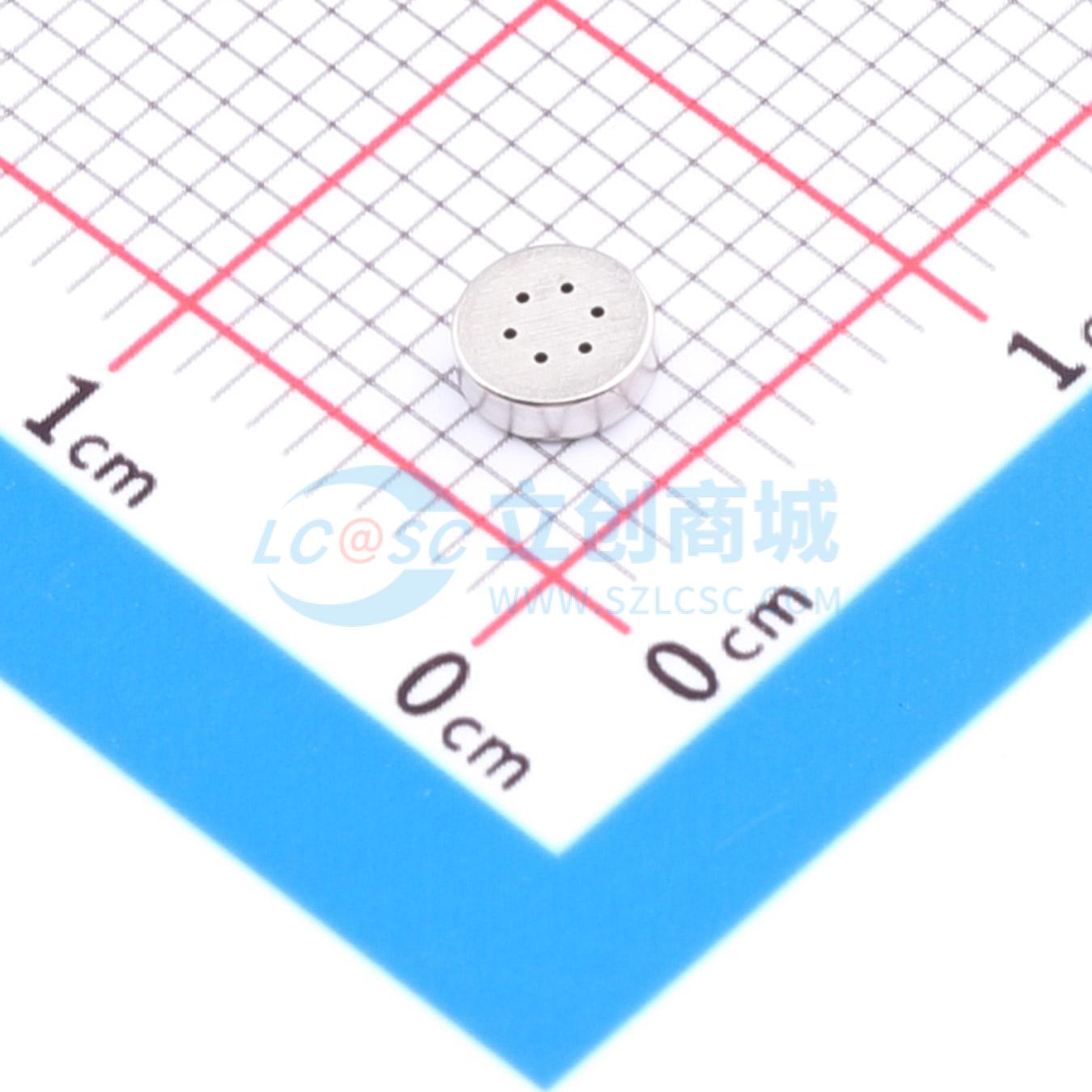

LOE4013TNN403WV-1D04
ECMmic 驻极体麦克风4013 s-40db±3 snr58db 高抗干扰 高稳定性 支持回流焊
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ECMmic 驻极体麦克风4013 s-40db±3 snr58db 高抗干扰 高稳定性 支持回流焊
- 品牌名称
- LinkMems(聆麦声学)
- 商品型号
- LOE4013TNN403WV-1D04
- 商品编号
- C53446839
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 咪头/麦克风 | |
| 工作电压 | 1.5V~10V | |
| 工作电流 | 500uA | |
| 指向性 | 全指向 | |
| 输出阻抗 | 2.2kΩ | |
| 信噪比 | - | |
| 灵敏度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 直径(φD) | - | |
| 高度 | - | |
| 工作温度 | -20℃~+60℃ | |
| 安装方式 | 贴片 | |
| 脚间距 | - | |
| 频率范围 | - |
应用领域
- 推荐拾音位置
- 推荐焊盘布局
- 回流焊过程中的温度限制：初次回流焊后，若需要再次回流焊，麦克风应恢复到环境温度；回流焊次数不得超过两次；两次SMT测试后，麦克风单元的灵敏度相对于初始值的变化应小于±2dB；麦克风应在室温下放置3小时后进行测试
- 热风枪使用说明：在拆除和返修麦克风背面之前，请添加一个耐热胶带；热风枪用于将可回流焊的麦克风从基板上分离；喷嘴的最高温度应低于400℃，吹气时热风的实际温度应低于270℃；喷嘴尖端与可回流焊麦克风之间的距离应在2mm以内；操作时间应少于10秒；应禁止热风进入可回流焊麦克风的音孔；将喷嘴尖端对准可回流焊麦克风与基板的焊接点；由于可回流焊麦克风容易被损坏，应采取防静电措施
