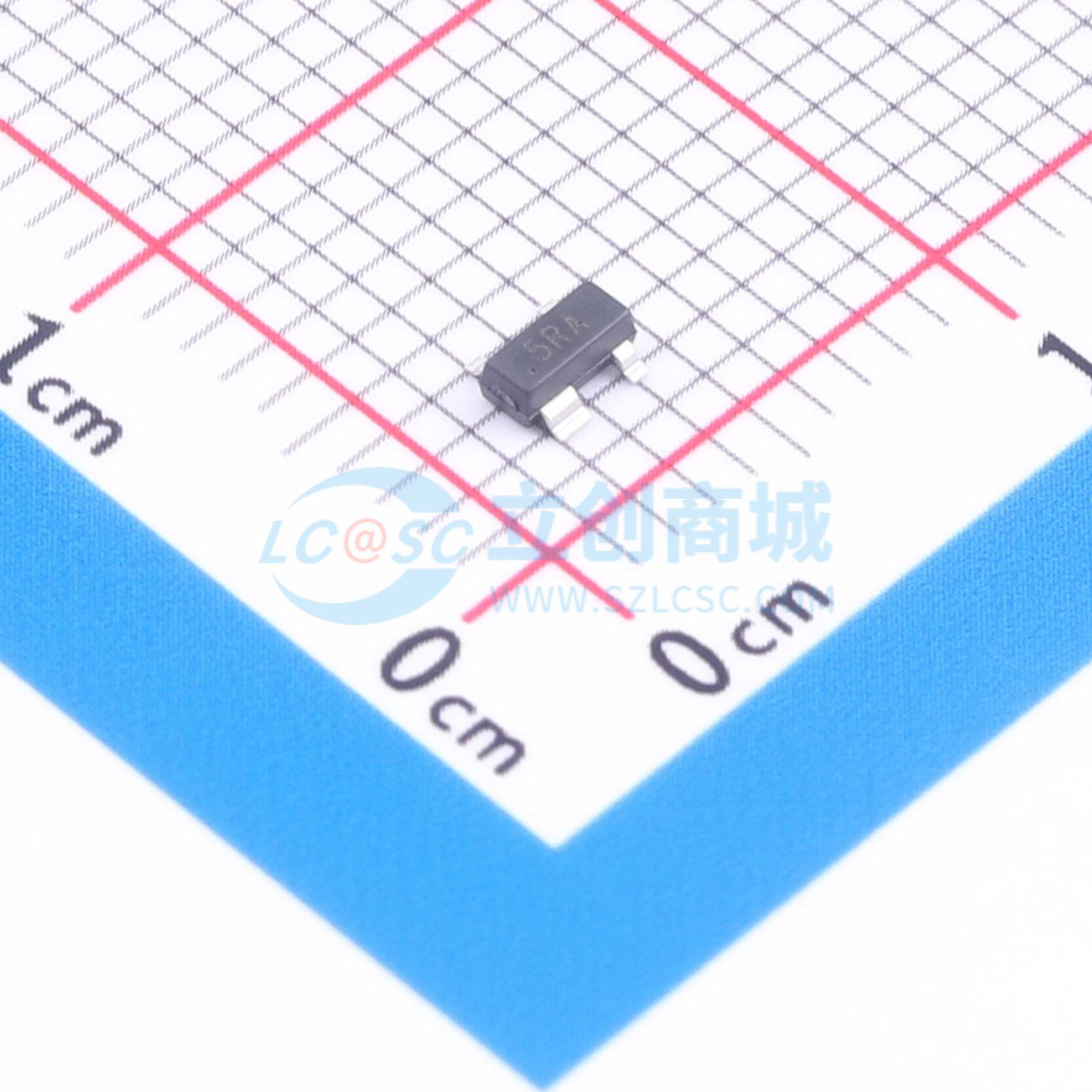

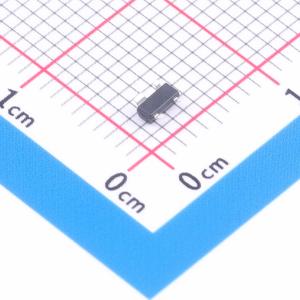

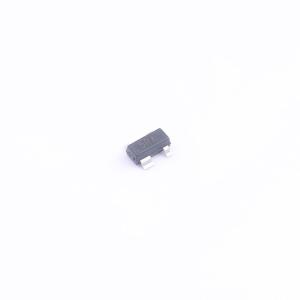

PRTR5V0U2X
单向小电容ESD保护二极管，低漏电流、低钳位电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SOT-143贴片封装单向低电容ESD管，5V工作电压，Vc_12V;IPP_5A;Cj_0.35pF;适合用于手机、便携式设备、USB/DVI接口以及众多其他工业/消费类应用。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- PRTR5V0U2X
- 商品编号
- C53446675
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 75W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 0.65pF |
商品特性
- 低漏电流
- 低钳位电压
- IEC 61000 - 4 - 2（静电放电空气放电）：±20kV
- IEC 61000 - 4 - 2（静电放电接触放电）：±15kV
- IEC 61000 - 4 - 5（雷电8/20µs）：5.0A
应用领域
- USB 2.0
- 数字视频接口（DVI）
- 个人数字助理
- 笔记本电脑和手持设备
- 视频线路保护
