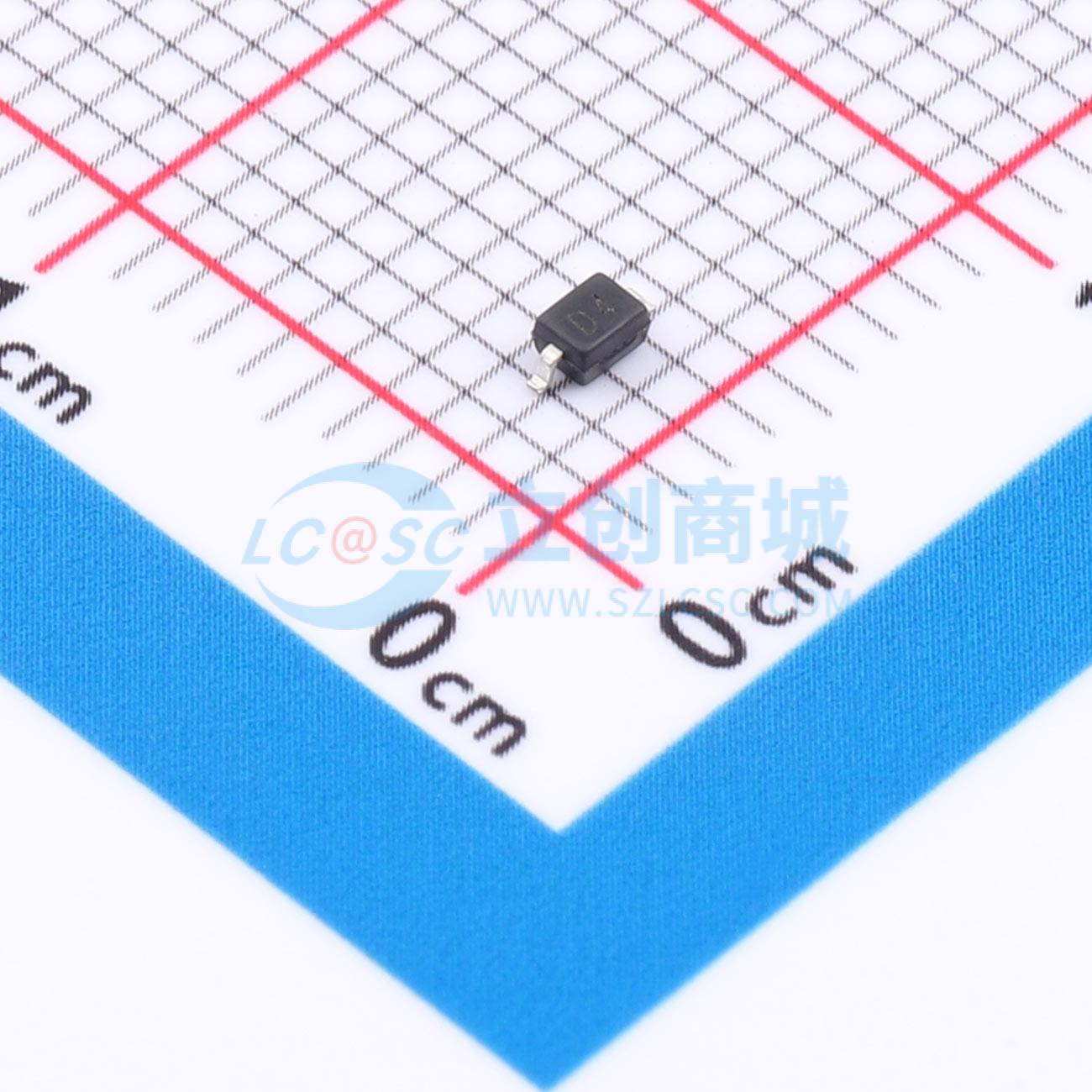

温馨提醒：图片仅供参考，商品以实物为准

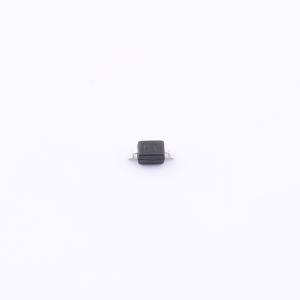

H4V5HD3BA
双向高电容ESD保护二极管，低漏电流、低钳位电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SOD-323贴片封装双向高容ESD管，4.5V工作电压，Vc_16V;IPP_160A;适合用于手机、便携式设备、商用机器、电源以及众多其他工业/消费类应用。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H4V5HD3BA
- 商品编号
- C53446676
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.083871克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 4.5V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 150A | |
| 峰值脉冲功率(Ppp) | 2.5kW | |
| 击穿电压(VBR) | 4.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | ESD | |
| Cj-结电容 | 425pF |
商品特性
- 低漏电流
- 低钳位电压
- IEC 61000 - 4 - 2（ESD空气放电）：±30kV
- IEC 61000 - 4 - 2（ESD接触放电）：±30kV
- IEC 61000 - 4 - 5（雷电8/20µs）：160A
应用领域
- 笔记本电脑
- 个人数字助理
- 笔记本和平板设备
- 便携式仪器、数码相机
- 外设、音频播放器、工业设备
