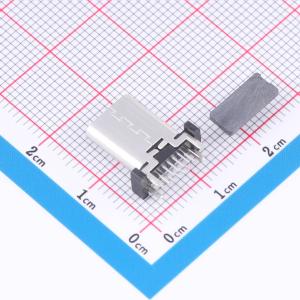

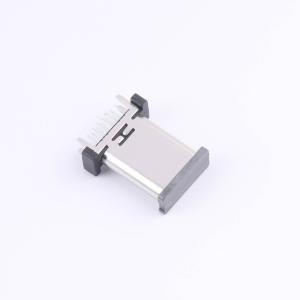

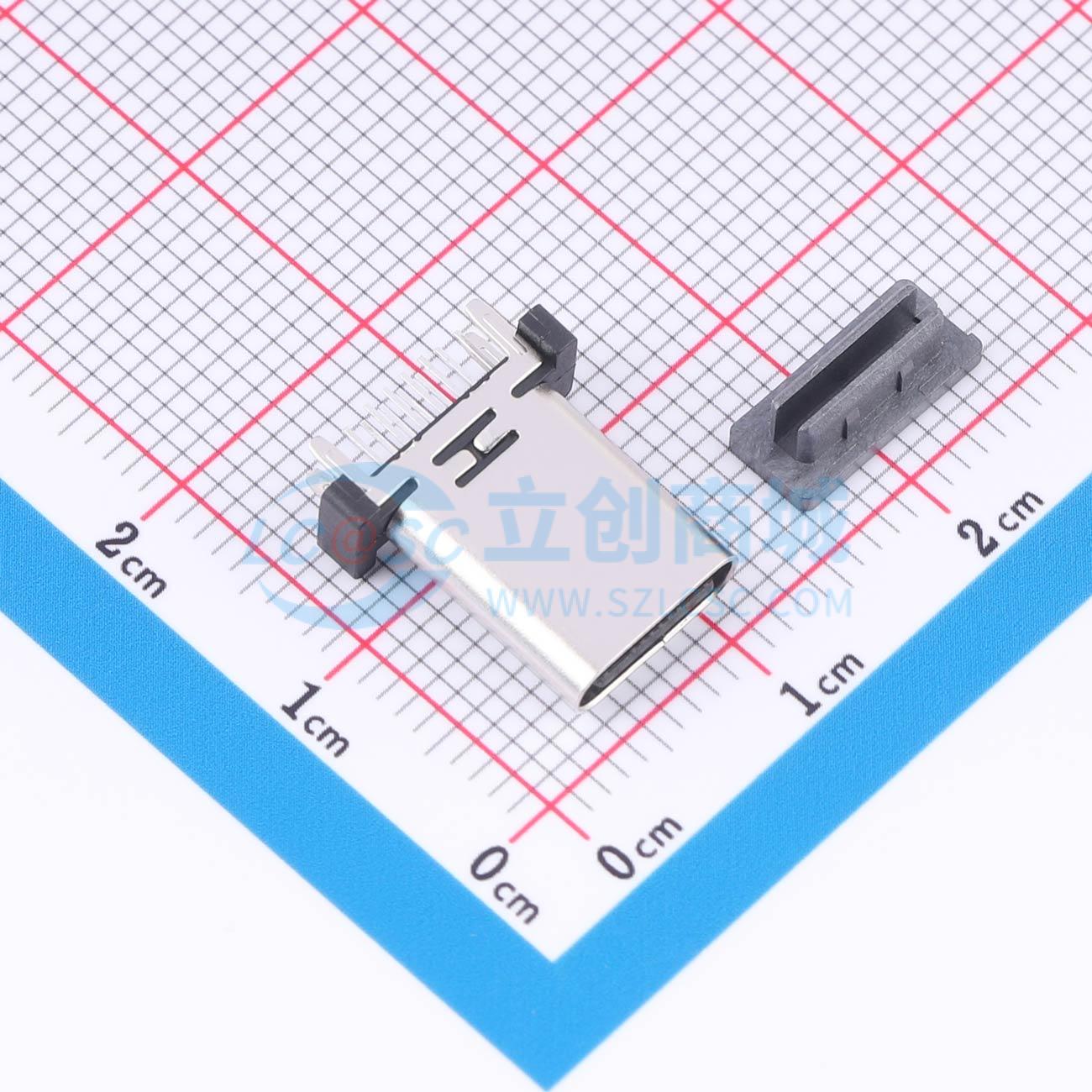

温馨提醒：图片仅供参考，商品以实物为准

TYPE-C-16PLC-H12.4-A

TYPE-C连接器，具备特定电气、机械性能，采用特定材料和电镀工艺

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TYPE-C 16PIN母座立插DIP H=12.4MM A款
品牌名称: CAX(创都)
商品型号: TYPE-C-16PLC-H12.4-A
商品编号: C53431220
商品封装: 插件
包装方式: 编带
商品毛重: 2.074571克(g)

商品参数

商品概述

该产品的相关性能及材料等信息介绍。电气性能方面，额定电流为5.0A，接触阻抗最大40毫欧，耐电压150V交流且最大电流1mA，绝缘阻抗为150V直流时最小100兆欧。机械性能方面，插入力为5~20N，拨出力为8~20N，使用寿命达10000次且拔出力最小6N。材料方面，塑胶采用LCP/PA9T UL94V - 0，端子为C7025厚度0.15mm，外壳是SUS304厚度0.30mm，卡勾为SUS304厚度0.15mm。电镀方面，端子接触点和PIN脚焊接区域镀金最小1微英寸，外壳镀镍最小50微英寸（盐雾48小时）。电镀品需做粘锡测试，粘锡面积达95％以上。SMT回流焊（峰值260°C±5°C）不能有气泡、熔胶、变色不良（变形在公差范围内）。工作温度为 - 40°C~+85°C。

商品特性

额定电流：5.0A
接触阻抗：最大40毫欧
耐电压：150V交流，最大电流1mA
绝缘阻抗：150V直流时最小100兆欧
插入力：5~20N
拨出力：8~20N
使用寿命：10000次，拔出力最小6N
塑胶：LCP/PA9T UL94V - 0
端子：C7025，厚度0.15mm
外壳：SUS304，厚度0.30mm
卡勾：SUS304，厚度0.15mm
端子接触点镀金最小1微英寸
PIN脚焊接区域镀金最小1微英寸
外壳镀镍最小50微英寸（盐雾48小时）
电镀品粘锡面积达95％以上
SMT回流焊（峰值260°C±5°C）无气泡、熔胶、变色不良（变形在公差范围内）
工作温度： - 40°C~+85°C

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB连接器
	连接器类型	Type-C
	公母	母
	安装方式	直插
	触点数量	16P
	端口数量	1

	属性	参数值
	额定电流 - 电源	5A
	插拔寿命	1万次
	体长(L)	12.4mm
	胶芯颜色	黑色
	工作温度	-40℃~+85℃
