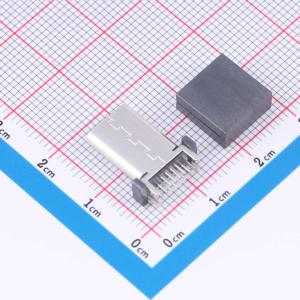

  • TYPE-C-16PLC-H13.7-A商品缩略图
  • TYPE-C-16PLC-H13.7-A商品缩略图
  • TYPE-C-16PLC-H13.7-A商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TYPE-C-16PLC-H13.7-A

TYPE-C连接器，具备特定电气、机械性能，采用特定材料和电镀工艺

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
TYPE-C 16PIN母座立插DIP H=13.7MM A款
品牌名称
CAX(创都)
商品型号
TYPE-C-16PLC-H13.7-A
商品编号
C53431222
商品封装
插件​
包装方式
编带
商品毛重
2.627克(g)

商品参数

属性参数值
商品目录USB连接器
连接器类型Type-C
公母母
安装方式直插
触点数量16P
端口数量1
属性参数值
额定电流 - 电源5A
插拔寿命1万次
体长(L)13.7mm
胶芯颜色黑色
工作温度-40℃~+85℃

商品特性

  • 额定电流：5.0A
  • 接触阻抗：最大40毫欧
  • 耐电压：150V交流 / 最大1 mA
  • 绝缘阻抗：150V直流 / 最小100兆欧
  • 插入力：5~20N
  • 拨出力：8~20N
  • 使用寿命：10000次，拔出力最小6N
  • 塑胶：LCP/PA9T UL94V - 0
  • 端子：C7025 厚度0.15mm
  • 外壳：SUS304 厚度0.30mm
  • 卡勾：SUS304 厚度0.15mm
  • 端子：接触点镀金最小1微英寸，PIN脚焊接区域镀金最小1微英寸
  • 外壳：镀镍最小50微英寸（盐雾48小时）
  • 电镀品需做粘锡测试，粘锡面积达到95％以上
  • SMT回流焊（峰值260°C±5°C）不能有气泡、熔胶、变色不良（变形在公差范围以内）
  • 工作温度：-40°C~+85°C
