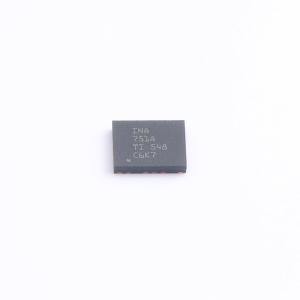

INA751AIREMR

INA751x 是一款电压输出电流检测放大器，集成了一个800μΩ的分流电阻器。INA751x可独立于电源电压，在 –4V 至 +110V 的宽共模范围内监控双向电流。可调增益选项有助于优化系统动态范围。通过整合开尔文连接分流电阻器和零漂移斩波放大器，可获得校准等效测量精度、±40ppm/℃的超低温漂性能和优化的布局。该器件由一个 2.7V 至 5.5V 的单电源供电，最大电源电流为4.25mA。所有版本都具有扩展额定工作温度范围（–40℃ 至 +125℃），并采用14引脚VQFN封装。

• 具有集成型并联电阻器的精密设计
• 25℃下支持±35A持续电流，125℃下支持±25A持续电流
• 集成分流电阻为800µΩ，分流电感为2.5nH
• 共模电压范围为-4V 至 +110V
• 小信号带宽为1MHz
• 直流共模抑制比(CMRR)为160dB，50kHz时交流共模抑制比为114dB
• 具备高测量精度
• 版本A最大系统增益误差为±0.4%，增益温漂为±40ppm/℃
• 版本B最大系统增益误差为±1%，增益温漂为±100ppm/℃
• 最大失调电流:版本A在温度范围内为±20mA、±35mA；版本B在温度范围内为±105mA、±125mA
• 增益可通过外部电阻分压器网络调节，调节范围为40mV/A 至 800mV/A
• TJ为160℃时具备开漏温度警报

• 48V 直流/直流转换器
• 48V 电池管理系统 (BMS)
• 测试和测量
• 宏远程无线电单元 (RRU)
• 48V 机架式服务器
• 48V 商用网络和服务器电源 (PSU)
