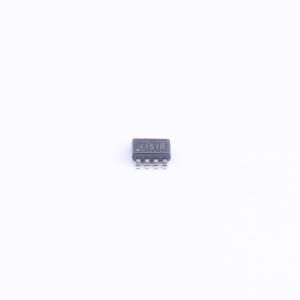

温馨提醒：图片仅供参考，商品以实物为准
XINA151BDDFR
带启用禁用功能的精密差分放大器具有高共模抑制比和高精度
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- XINA151BDDFR
- 商品编号
- C53422679
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 共模抑制比(CMRR) | 137dB | |
| 输入偏置电流(Ib) | 21uA | |
| 输入失调电压(Vos) | 370uV | |
| 压摆率(SR) | 2.2V/us | |
| 噪声密度(eN) | 502nV/√Hz@1kHz | |
| 输出电流 | 25mA；17mA | |
| 输入失调电压温漂(Vos TC) | 0.92uV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 250pA | |
| 静态电流(Iq) | 430uA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 单端 | |
| 单电源电压 | 2.7V~20V | |
| 双电源电压(Vee~Vcc) | 1.35V~10V；-10V~-1.35V | |
| 电源纹波抑制比(PSRR) | 79dB | |
| 稳定时间 | 3.8us；7.6us |
商品概述
INA151是一款精密差分放大器，推荐输入共模电压范围最高可达负电源以上110V。该器件可在高共模电压存在的情况下精确测量电压，共模抑制比最低为125dB，共模输入阻抗大于1.4MΩ，1V/V增益下失调电压漂移为0.6μV/℃。INA151提供多种增益选项，分别为1V/V (INA151A)、2/3V/V (INA151B)、1/2V/V (INA151C)和1/4V/V (INA151D)。INA151带有Enable/Disable (EN)引脚，关断时输出高阻，允许多个INA151堆叠在输出端，在很多应用中可减少对输入多路复用器的需求。INA151采用标准8引脚封装，例如SOT-23。
商品特性
- 工作共模电压范围:4.3V 至 110V
- 反向保护电压:最低可达-85V
- 差分输入电压:最高可达±5V
- G=1V/V、2/3V/V时，共模抑制比最低为125dB
- G=1V/V、2/3V/V、1/2V/V时，增益误差最高为±0.025%
- 增益误差漂移最高为2ppm/℃
- G=1V/V时，失调电压漂移最高为±0.6μV/℃
- G=1V/V时，失调电压最高为±900μV
- 提供四种增益选项
- 超高输入阻抗，最低为1MΩ
- 具备使能/关断功能
- 关断时输出为高阻
- G=1V/V时，典型带宽为620kHz
- 电源电压范围为2.7V(±1.35V) 至 20V(±10V)
- 使能时静态电流低，典型值VS+侧为430µA，VS-侧为-460µA
- 工作温度范围为-40℃ 至 125℃
应用领域
- 电池电芯化成和测试设备
- 模拟输入模块
- 混合模块（AI、AO、DI、DO）
- 精密多功能输入输出DAQ
