温馨提醒：图片仅供参考，商品以实物为准

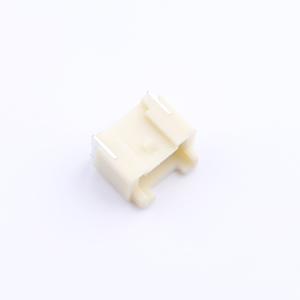

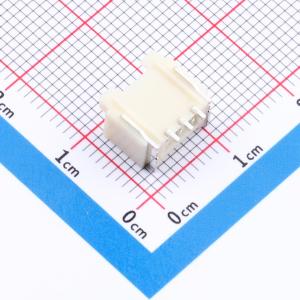

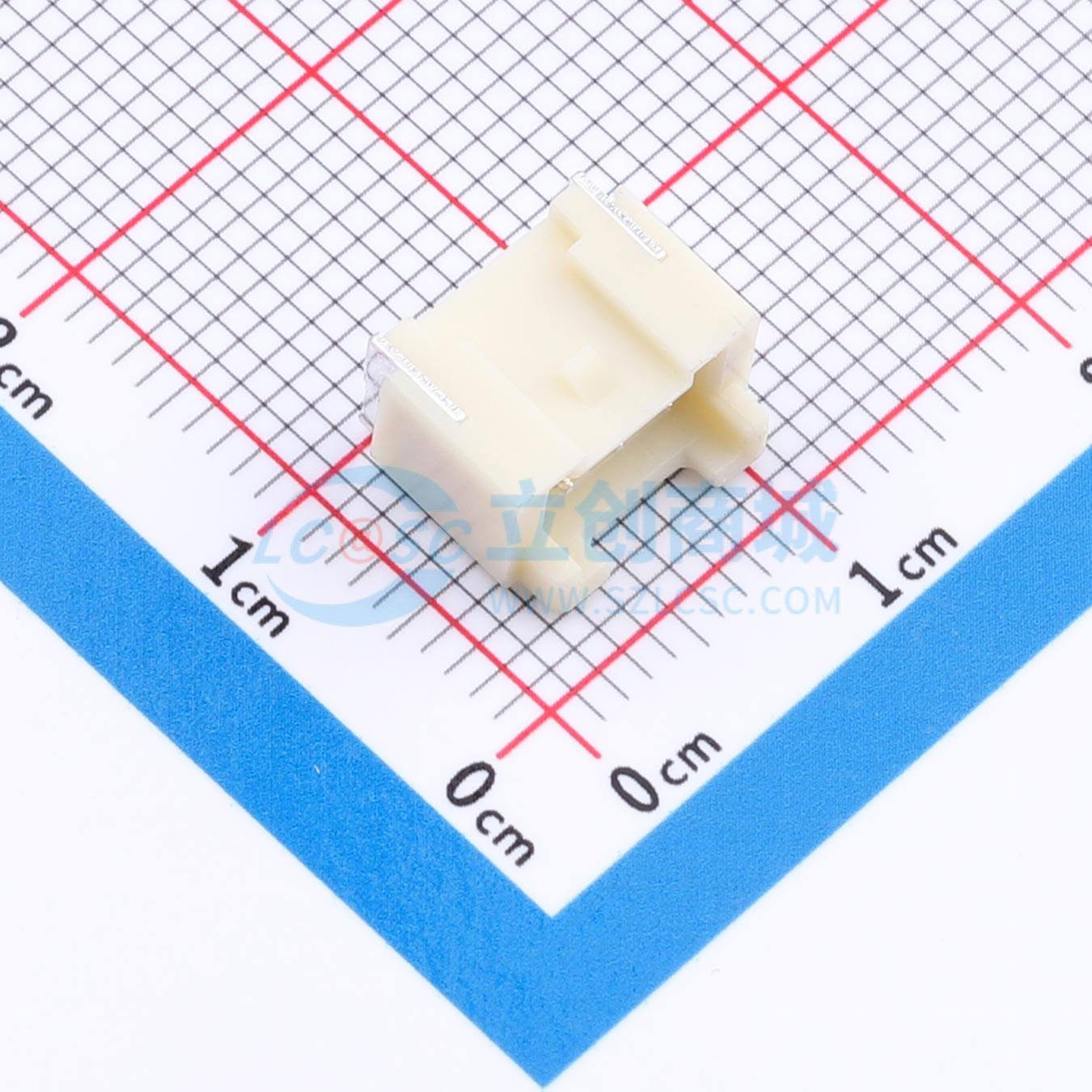

7700-03E4-TG
1x3P 间距:2mm 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WAF2.0*3P卧贴带扣PEA型
- 品牌名称
- SHETIME(高钺达)
- 商品型号
- 7700-03E4-TG
- 商品编号
- C53413668
- 商品封装
- SMD,P=2mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 0.944714克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x3P | |
| 间距 | 2mm | |
| 安装方式 | 卧贴 | |
| 总PIN数 | 3P | |
| 排数 | 1 | |
| 每排PIN数 | 3 | |
| 额定电流 | 3A | |
| 触头材质 | 黄铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 300V | |
| 塑料材质 | PA6T | |
| 阻燃等级 | UL94V-0 | |
| Z轴-板上高度 | 5.65mm | |
| X轴-板上底边长度(间距线) | 10mm | |
| Y轴-板上底边宽度 | 8.7mm |
商品特性
- 额定电流：3A交流、直流
- 额定电压：300V交流、直流
- 温度范围：-25℃~+85℃
- 接触电阻：最大20mΩ
- 绝缘电阻：最小1000MΩ
- 耐受电压：800V交流/分钟
- 材料：晶圆尼龙6T、UL94V - 0，引脚为镀锡黄铜，焊片为镀锡黄铜
