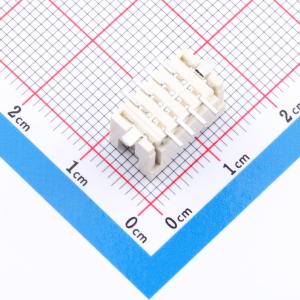

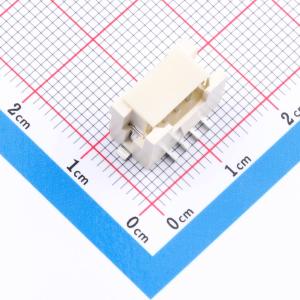

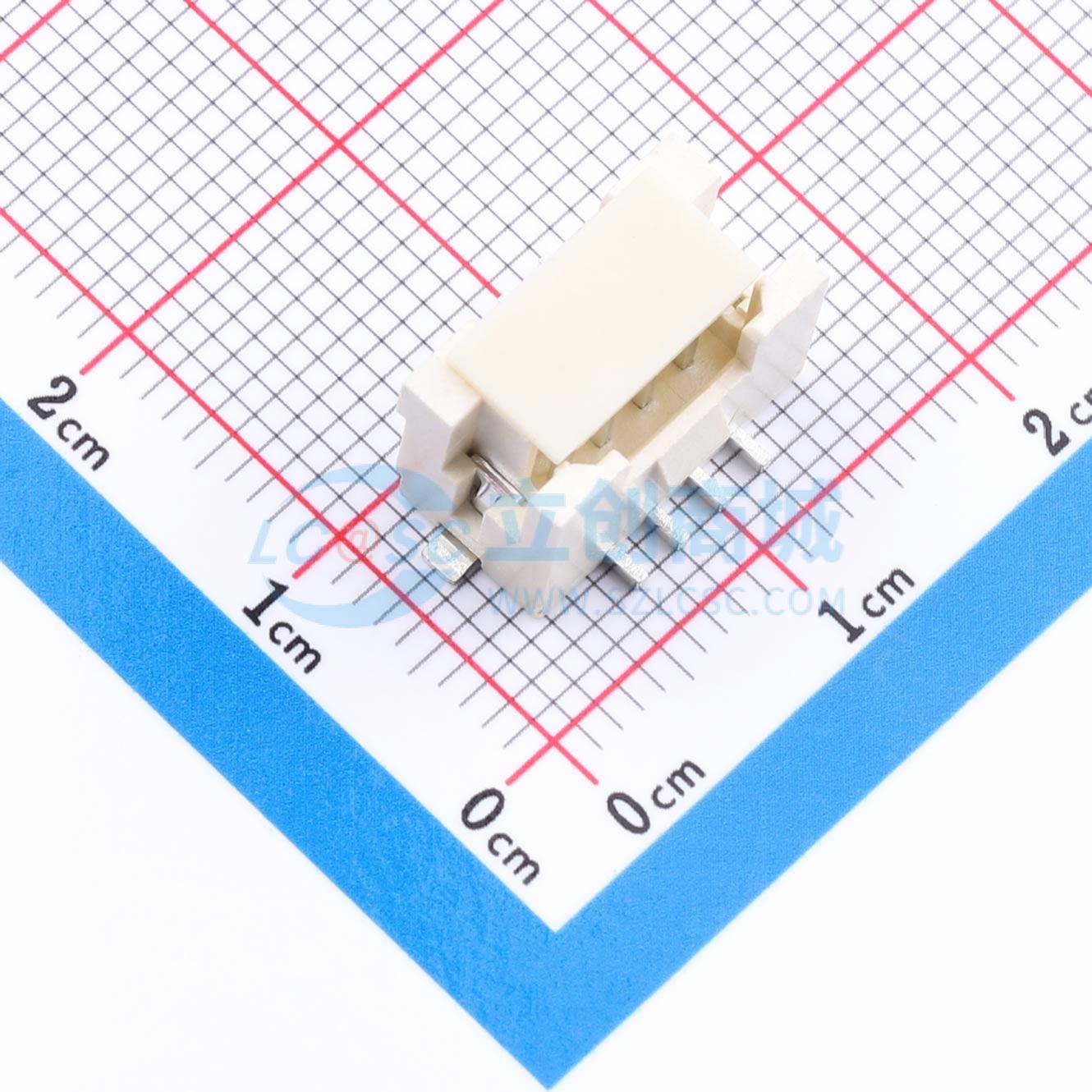

温馨提醒：图片仅供参考，商品以实物为准
7700-08S3-TL
2x4P 间距:2.5mm 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- （PHB）WAF2.0*2*4P双排立贴带扣双头带焊片
- 品牌名称
- SHETIME(高钺达)
- 商品型号
- 7700-08S3-TL
- 商品编号
- C53413681
- 商品封装
- SMD,P=2mm
- 包装方式
- 编带
- 商品毛重
- 1.653519克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x4P | |
| 间距 | 2.5mm | |
| 安装方式 | 立贴 | |
| 总PIN数 | 8P | |
| 排数 | 2 | |
| 每排PIN数 | 6 | |
| 额定电流 | 3A | |
| 触头材质 | 黄铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| Z轴-板上高度 | 9mm | |
| X轴-板上底边长度(间距线) | 12mm | |
| Y轴-板上底边宽度 | 10.3mm |
商品概述
PHB2.0双排立贴带扣双头带焊片
商品特性
- 额定电流：3A交流、直流
- 额定电压：250V交流、直流
- 温度范围：-25°C ~ +85°C
- 接触电阻：最大20mΩ
- 绝缘电阻：最小1000MΩ
- 耐受电压：800V交流/分钟
- 材料：晶圆LCP UL94V - 0，引脚为镀锡黄铜
