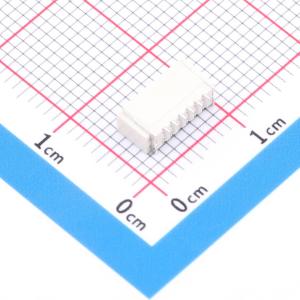

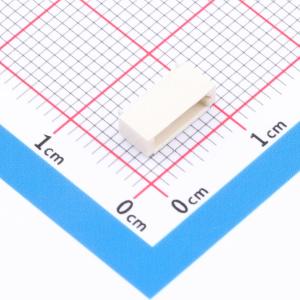

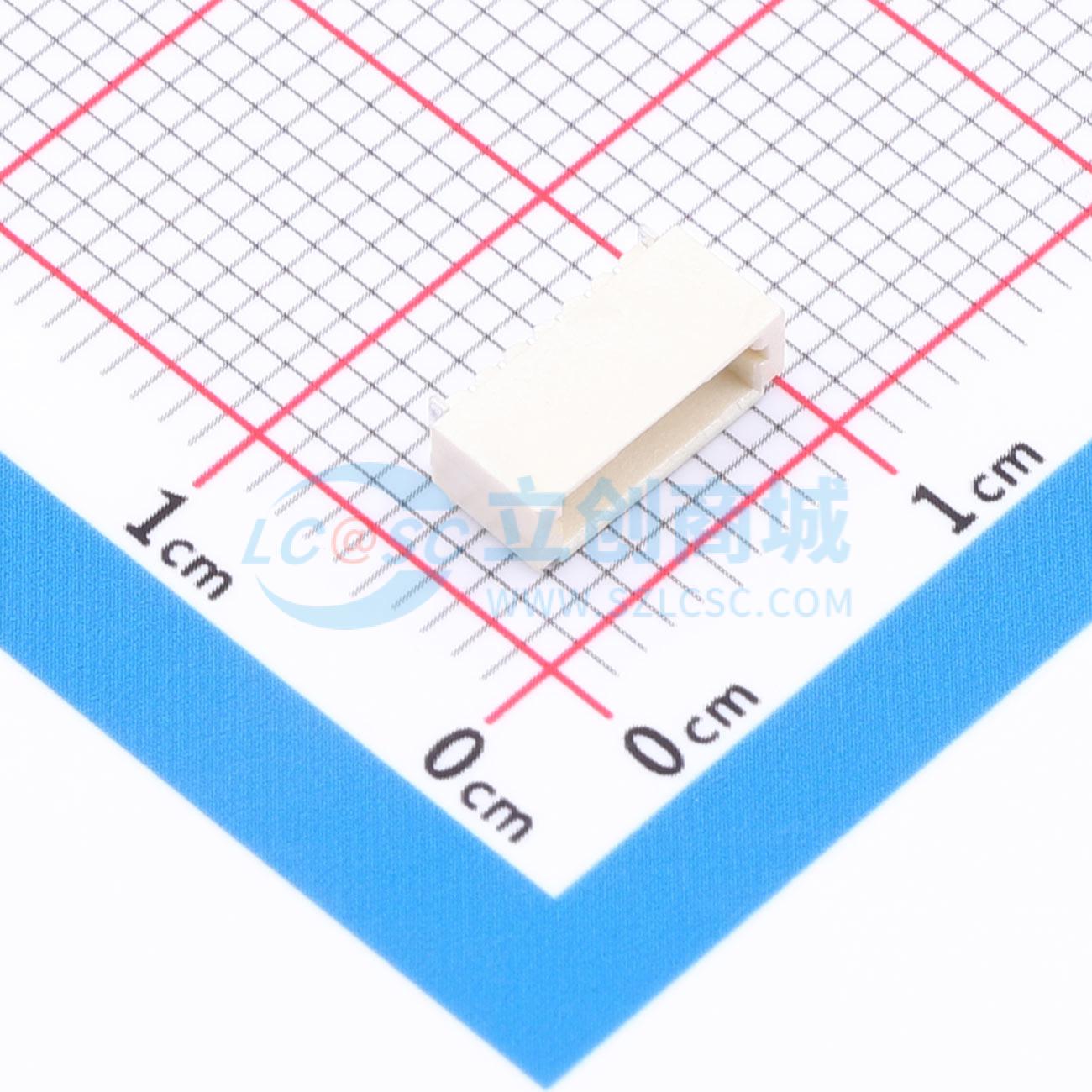

温馨提醒：图片仅供参考，商品以实物为准
7900-06A4-TG
1x6P 间距:1mm 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WAF1.0*6P 卧贴
- 品牌名称
- SHETIME(高钺达)
- 商品型号
- 7900-06A4-TG
- 商品编号
- C53403922
- 商品封装
- SMD,P=1mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 0.25045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x6P | |
| 间距 | 1mm | |
| 安装方式 | 卧贴 | |
| 总PIN数 | 6P | |
| 排数 | 1 | |
| 每排PIN数 | 6 | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 50V | |
| 塑料材质 | PA66 | |
| Z轴-板上高度 | 2.9mm | |
| X轴-板上底边长度(间距线) | 8.5mm | |
| Y轴-板上底边宽度 | 4.35mm |
商品概述
WAF1.0*2P卧贴系列适用于WAF1.0型压接式条形连接器系列。外观要求塑胶无污点、色差、堵孔、缺料、变形、毛边、垫伤等不良。材料方面，塑胶为耐高温聚酯本色，接触针和焊片均为黄铜镀锡。技术参数如下：芯数2~20，间距1.0mm，额定电流1A AC、DC（使用AWG#28时适用），额定电压50V（AC、DC），温度范围-25℃~+85℃，接触电阻≤20mΩ，绝缘电阻≥100MΩ，耐电压500VAC/ minute，适用导线规格AWG#28 ~ #32。包装方面，SH1.0系列产品外壳内包装为塑料袋，外包装为纸箱；端子内包装为盘状带料包装，外包装为纸箱；针座内包装分为管状包装和编带包装二种，外包装为纸箱，产品在箱内密封不晃动。运输允许用任何方式，但需避雨、雪直淋和机械性损伤。贮存时，包装完毕的连接器应在环境温度为-10℃~+40℃，相对湿度不大于80%，周围空气中没有酸性、碱性及其它腐蚀性气体的库房中贮存，端子和针座的贮存期为6个月，塑料外壳的贮存期为18个月，超过贮存期的产品需重新检查判定。
