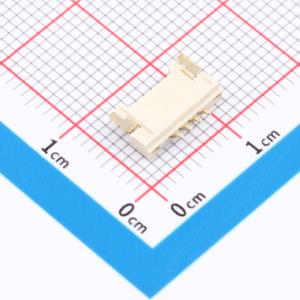

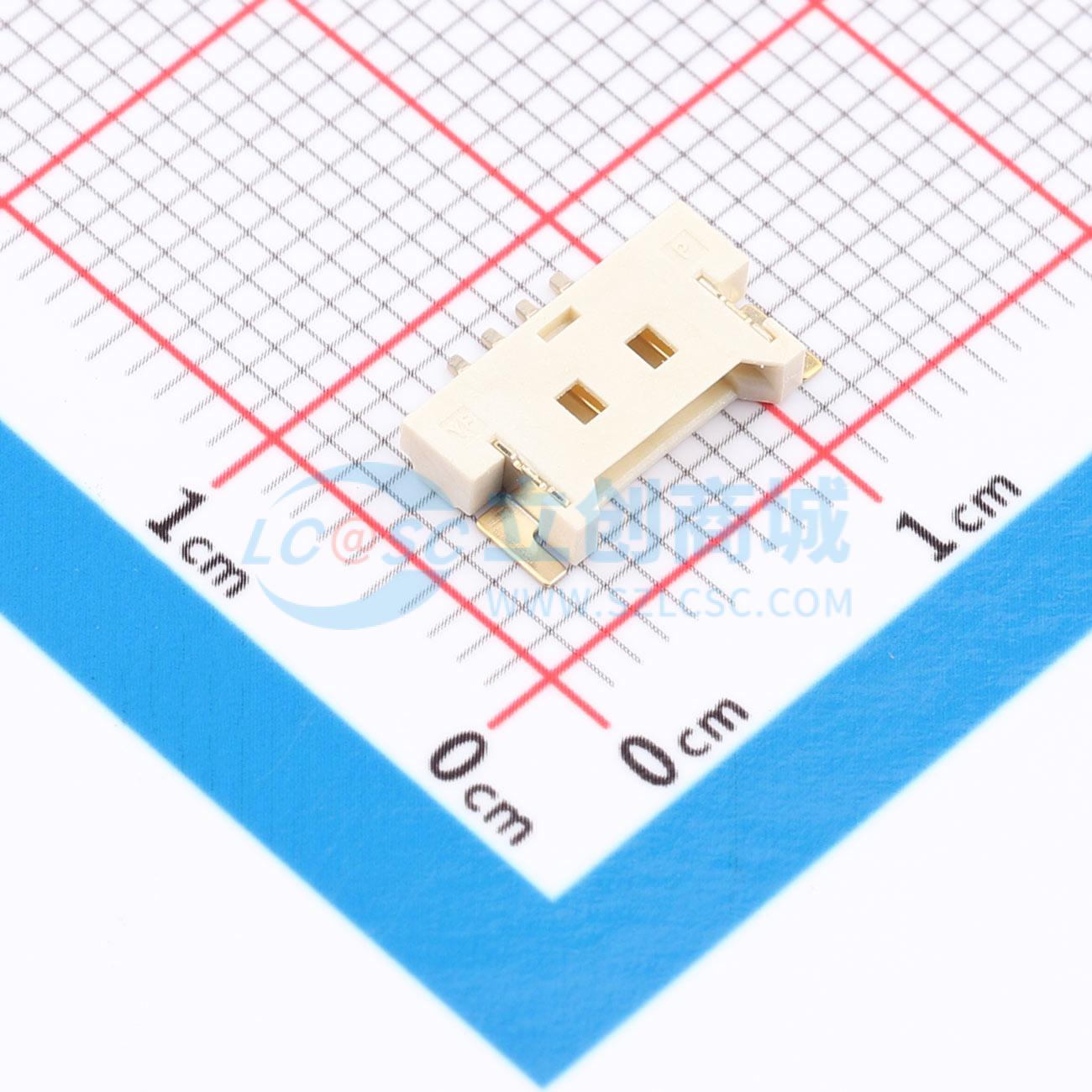

7800-04F4-TG
1x4P 间距:1.25mm 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WAF1.25*4P 卧贴 超薄
- 品牌名称
- SHETIME(高钺达)
- 商品型号
- 7800-04F4-TG
- 商品编号
- C53403939
- 商品封装
- SMD,P=1.25mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 0.2646克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x4P | |
| 间距 | 1.25mm | |
| 安装方式 | 卧贴 | |
| 总PIN数 | 4P | |
| 排数 | 1 | |
| 每排PIN数 | 2 | |
| 额定电流 | 2.5A | |
| 触头材质 | 铜合金 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 金 | |
| 工作温度 | -40℃~+85℃ | |
| 额定电压 | 125V | |
| 塑料材质 | PA9T | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 米白色 | |
| Z轴-板上高度 | 1.85mm | |
| X轴-板上底边长度(间距线) | 10.15mm | |
| Y轴-板上底边宽度 | 6.67mm |
商品特性
- 塑件表面应光洁、无毛边、无明显收缩、缺陷、裂纹等现象
- 温度范围：-40°C ~ 55°C
- 额定电压：125V，AC/DC
- 接触电阻：≤0.02Ω
- 绝缘电阻：≥100MΩ
- 额定电流：适用电线型号：
- AWG#28：每针2.5A
- AWG#30：每针1.0A
- AWG#32：每针0.8A
