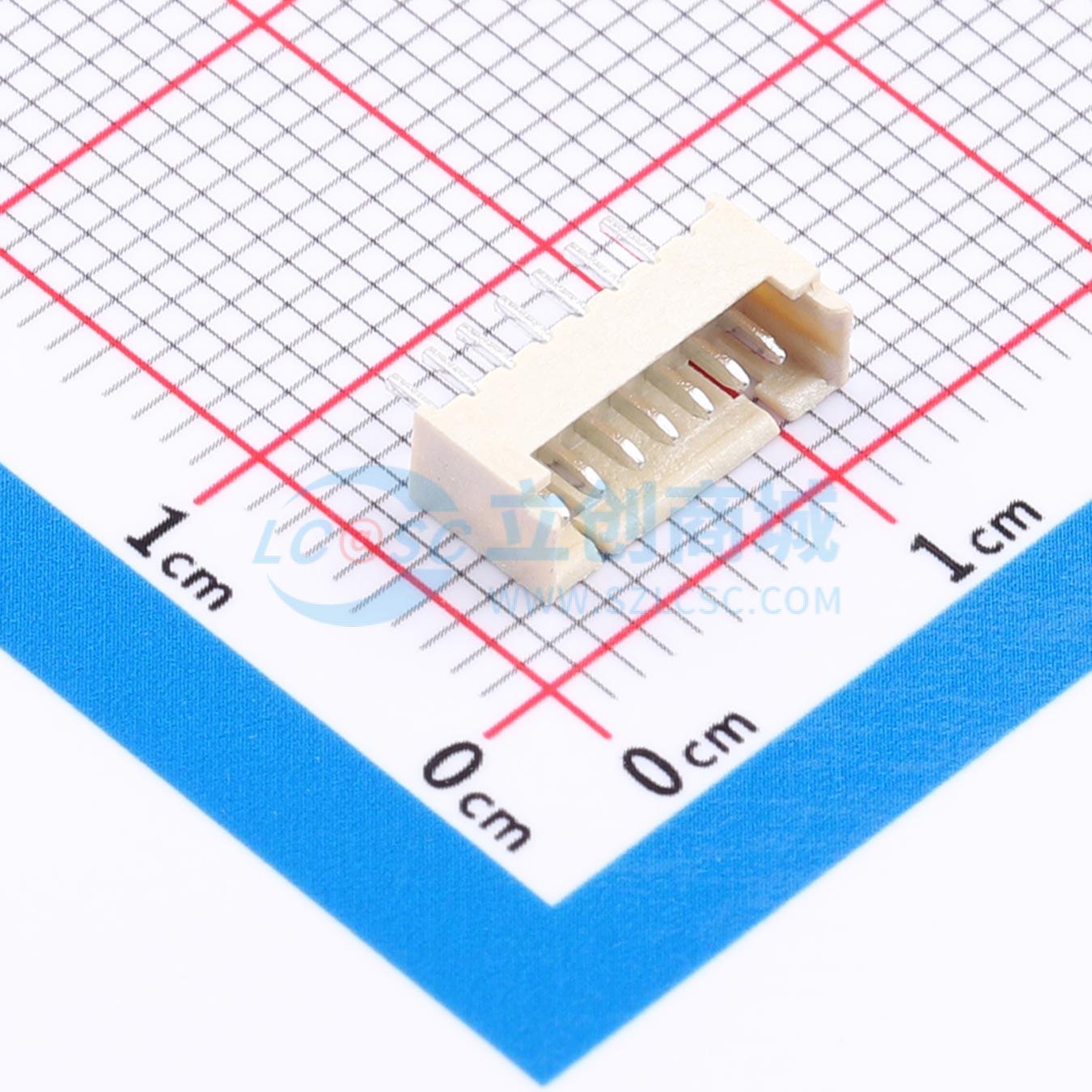

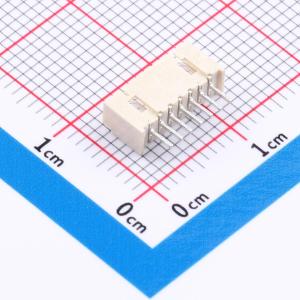

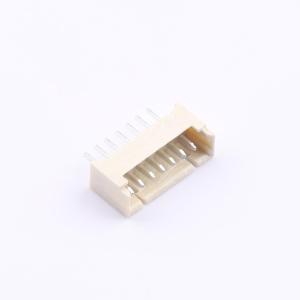

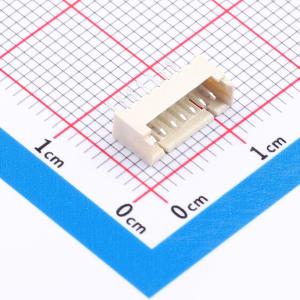

7800-07A1-TG
1x7P 间距:1.25mm 直插
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1.25*7P直插
- 品牌名称
- SHETIME(高钺达)
- 商品型号
- 7800-07A1-TG
- 商品编号
- C53403893
- 商品封装
- 插件,P=1.25mm
- 包装方式
- 袋装
- 商品毛重
- 0.266667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x7P | |
| 间距 | 1.25mm | |
| 安装方式 | 直插 | |
| 总PIN数 | 7P | |
| 排数 | 1 | |
| 每排PIN数 | 7 | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 125V | |
| 塑料材质 | PA66 | |
| Z轴-板上高度 | 4.75mm | |
| X轴-板上底边长度(间距线) | 10.5mm | |
| Y轴-板上底边宽度 | 3.2mm |
商品概述
本规格书内容适用于1.25系列条形连接器，包含了产品的性能、试验方法和检验要求
商品特性
- 环境温度范围：-25℃ ~ +85℃
- 适用线规：AWG#28 ~ #32
- 适用PC板厚度：0.6 ~ 1.2mm
- 产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象
- 外形尺寸：依照附图
- 互换性：相同规格应能互换
