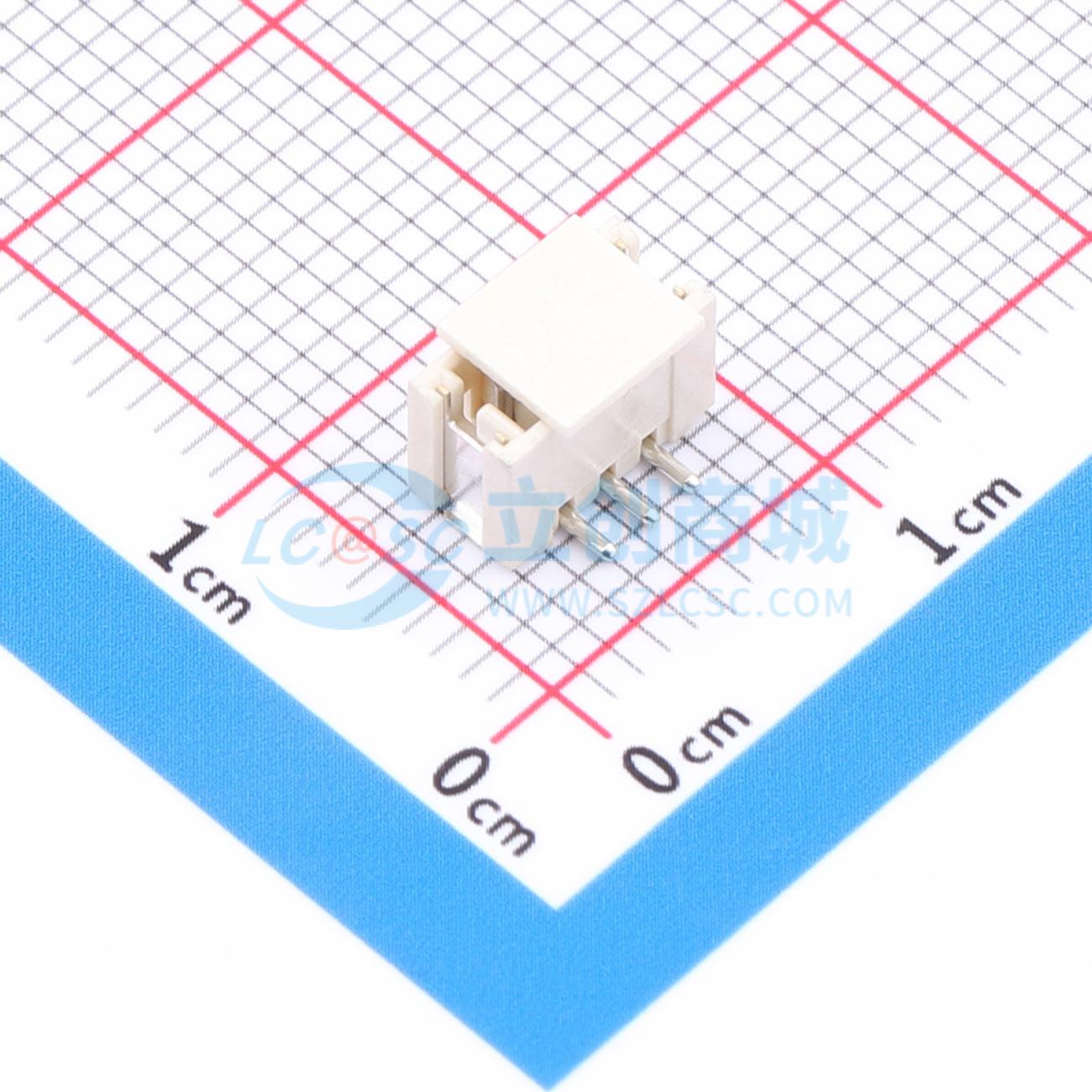

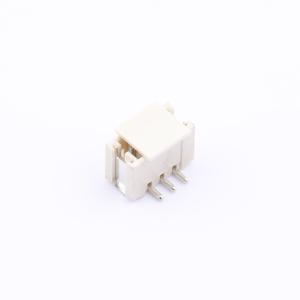

WAF03-T1T1-2010-A
1x3P 间距:1.5mm 立贴 系列:ZH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WAF1.5*3P立贴
- 品牌名称
- SHETIME(高钺达)
- 商品型号
- WAF03-T1T1-2010-A
- 商品编号
- C53403895
- 商品封装
- SMD,P=1.5mm
- 包装方式
- 编带
- 商品毛重
- 0.415克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x3P | |
| 间距 | 1.5mm | |
| 安装方式 | 立贴 | |
| 参考系列 | ZH | |
| 总PIN数 | 3P | |
| 排数 | 1 | |
| 每排PIN数 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 1A | |
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 50V | |
| Z轴-板上高度 | 5mm | |
| X轴-板上底边长度(间距线) | 7.5mm | |
| Y轴-板上底边宽度 | 3.7mm |
商品概述
- 产品表面清洁，无锈蚀、氧化、裂纹、缺芯、毛刺及其它机械损伤。
- 塑胶材料为耐高温聚脂，颜色为本色。
- 焊片为黄铜镀锡。
- 接触针为黄铜镀锡。
- 适用于ZH型压接式连接器系列产品。
- 间距为1.5mm。
- 额定电流为1.0A AC、DC（AWG#26）。
- 额定电压为50V AC、DC。
- 温度范围为 -25℃ ~ +85℃。
- 耐压为500V/minute。
- 接触电阻 ≤0.02Ω。
- 绝缘电阻 ≥500MΩ。
- 适用电线为AWG#32 ~ #26。
- 适用印制板厚度为0.6mm ~ 1.2mm。
应用领域
适用于ZH型压接式连接器系列产品
