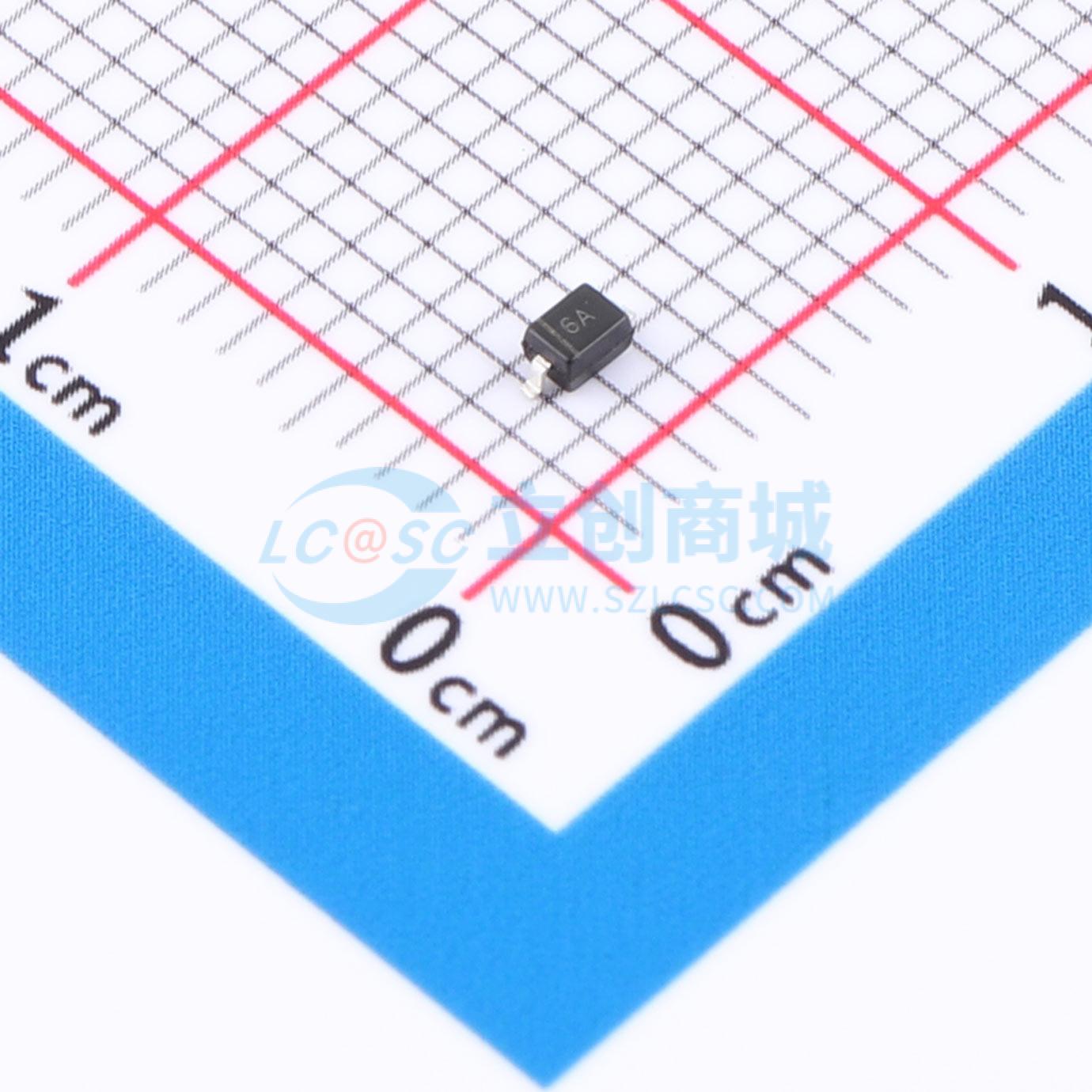

温馨提醒：图片仅供参考，商品以实物为准
ESD3Z6.0
单向TVS二极管，保护单根I/O线，低钳位电压，低漏电流，采用SOD-323封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ±30KV 6V、ESD管、SOD-323、最小包装量：3000PCS
- 品牌名称
- YFW(佑风微)
- 商品型号
- ESD3Z6.0
- 商品编号
- C53403638
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0284克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 300pF |
商品特性
- IEC61000 - 4 - 2 (ESD) ±15kV（空气放电），±8kV（接触放电）
- IEC61000 - 4 - 4 (EFT) 40A（5/50ηs）
- 每脉冲（tp = 8/20μs）350瓦峰值脉冲功率
- 保护一条I/O线（单向）
- 低钳位电压
- 工作电压：6V
- 低泄漏电流
- SOD - 323封装
- 阻燃等级：UL 94V - 0
- 保证高温焊接：260℃/10s
- MSL1
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 网络和电信
- 串行和并行端口
- 外围设备
