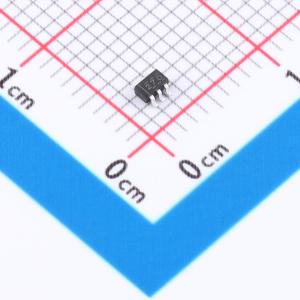

温馨提醒：图片仅供参考，商品以实物为准
TXB0101DCKR-TP
双电源转换收发器，具有自动方向感应功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TXB0101DCKR-TP
- 商品编号
- C53340968
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.028733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 1.2V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | 1.65V~5.5V | |
| 元件数 | - | |
| 每个电路通道数 | 1 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自动方向检测；断电保护；输出使能高阻 |
商品概述
这是一款具有自动方向感应功能的1位双电源转换收发器，可实现双向电压电平转换。它具有两个1位输入输出端口（A和B）、一个输出使能输入（OE）和两个电源引脚（VCC(A)和VCC(B)）。VCC(A)可在1.2 V至3.6 V之间的任意电压下供电，VCC(B)可在1.65 V至5.5 V之间的任意电压下供电，使该器件适用于任何低压节点（1.2 V、1.5 V、1.8 V、2.5 V、3.3 V和5.0 V）之间的转换。引脚A和OE参考VCC(A)，引脚B参考VCC(B)。引脚OE处于低电平时，输出呈高阻抗关断状态。
商品特性
- 宽电源电压范围：
- VCC(A)：1.2 V ~ 3.6 V
- VCC(B)：1.65 V ~ 5.5 V
- IOFF电路提供部分掉电模式操作
- 输入可承受高达5.5 V的电压
- ESD保护：
- A端口：
- 2000V人体放电模型（A114 - B）
- 250V机器模型（A115 - A）
- 1500V充电器组件模型（C101）
- B端口：
- 15KV人体放电模型（A114 - B）
- 250V机器模型（A115 - A）
- 1500V充电器组件模型（C101）
- A端口：
- 封装：SOT - 363
应用领域
- 平板电脑
- 智能手机
- 台式电脑
- 手持终端
