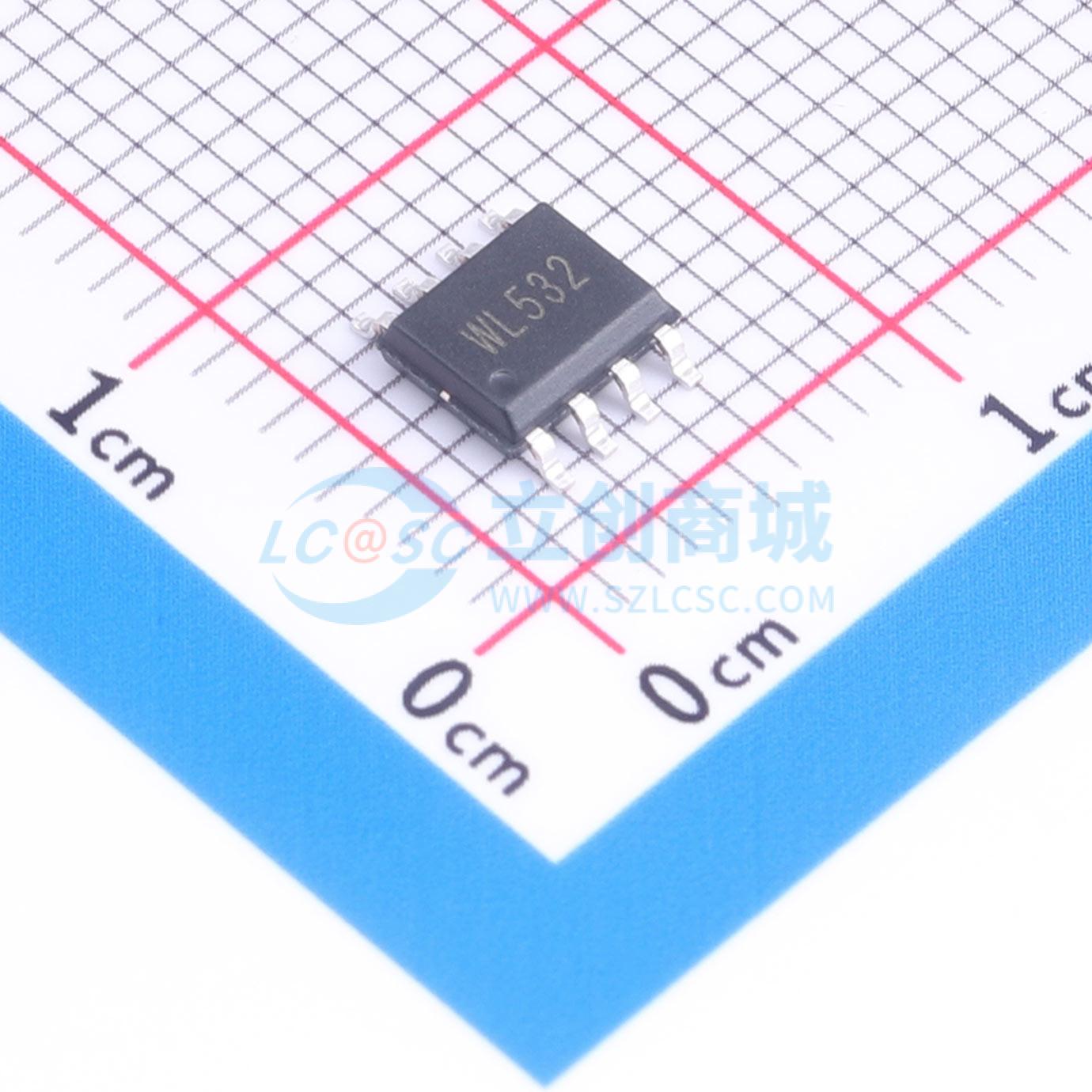

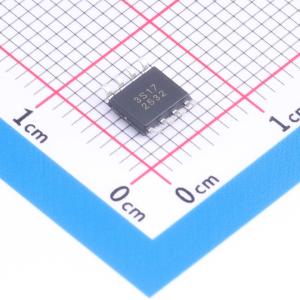

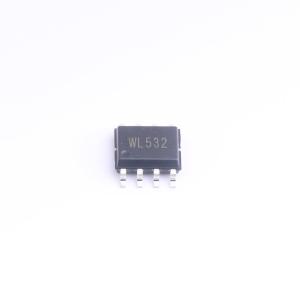

WL532
433MHZ/315MHZ无线接收芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 频率：433MHZ /315MHZ@@接收灵敏度： -112 dBm（1 Kbps）@@电压范围： 2.5V – 5.5V @@ 低功耗：5.3 mA @ 3.3V（315 MHz） 抗干扰 可替代WL531，晶振433MHZ:13.52127 @@ 315MHZ :9.81563
- 品牌名称
- WIRELESS(维尔乐思)
- 商品型号
- WL532
- 商品编号
- C53340786
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.173975克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 300MHz~480MHz | |
| 工作电压 | 2.5V~5.5V | |
| 数据速率 | 5Kbps | |
| 灵敏度 | -112dBm |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 5.9mA | |
| 典型应用频率 | 433.92MHz；315MHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 接收器 |
商品概述
WL532是一款低功耗、高性能、即插即用型OOK射频接收器，具有2.5V - 5.5V较宽的输入电压范围，灵敏度高达 -112dBm，工作频段为300 - 480MHz，支持1 - 5Kbps的数据率传输。采用SOP - 8封装类型，应用时仅需天线端阻抗匹配网络、VDD退耦电容、CTH和AGC滤波电容，VDD电路上无需增加防过冲电阻，从而降低应用成本。WL532由低噪声放大器、混频器、镜像抑制带通滤波器、中频放大器、峰值检测器、低通滤波器、自动增益控制、数据输出比较器、晶体振荡器电路、锁相环电路、电压参考和偏置电路以及逻辑控制电路组成，是一款数模混合设计的一体化接收机。射频输入信号通过天线和匹配网络电路进入低噪声放大器，经混频、滤波、放大后完成射频信号至中频信号下变频操作。晶体振荡器采用负阻型晶体振荡电路，外接合适晶体振荡器可提供准确参考时钟，实际工作频点与晶振频率计算公式为F_XTAL = (13.52127 / 433.92) × F_RF 。自动增益控制电路监测低通滤波器输出的包络信号幅度，调节增益获得稳定系统增益线性度和高性能灵敏度，CAGC管脚外接滤波电容，其取值影响芯片启动时间。解调器经峰值检测器和低通滤波器完成调制信号包络解调，外接合适数据滤波电容将解调出的包络信号变为稳定中间电平信号，与包络信号比较输出准确解调数据完成解码功能。
商品特性
- 频率范围：300 - 480MHz
- 接收灵敏度： -112dBm（1Kbps）
- 数据率范围：1 - 5Kbps
- 电压范围：2.5V – 5.5V
- 低功耗：5.3mA @ 3.3V（315MHz）
- SOP8封装
应用领域
- 远程控制系统
- 遥控报警器
- 无线照明控制系统
- 遥控门禁系统
