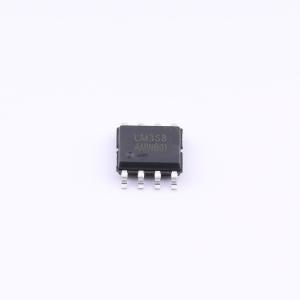

温馨提醒：图片仅供参考，商品以实物为准
LM358S
低功耗双路运算放大器，具备高增益、内部补偿、高共模输入范围、良好温度稳定性和输出短路保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- LM358S
- 商品编号
- C53340899
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1598克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | - | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 50nA | |
| 输入失调电流(Ios) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 40mA | |
| 工作温度 | -20℃~+85℃ | |
| 单电源电压 | 3V~24V | |
| 双电源电压(Vee~Vcc) | -12V~-1.5V；1.5V~12V | |
| 功能特性 | - |
商品概述
这是一款双通道低功耗差分运算放大器，可由单电源或双电源供电。它具有高开环增益、内部补偿、高共模输入范围、良好的温度稳定性和输出短路保护功能。它可以在低至3.0V或高至24V的电源电压下工作，共模输入范围包括负电源，无需外部偏置，输出电压范围包括负电源电压。
商品特性
- 通用、低成本
- 增益带宽积：1MHz
- 单电源电压范围：3V~24V
- 双电源电压范围：±1.5V至±12V
- 低功耗：典型值0.5mA@VCC = 5V
- 内部频率补偿
- 输出短路保护
- 封装类型：SOP - 8
应用领域
- 温度传感器
- 电池供电仪器
- 烟雾/气体/环境传感器
- 医疗设备
- 便携式仪器和移动设备
- 有源滤波器
- 压电换能器放大器
- 传感器接口
- 音频放大器
