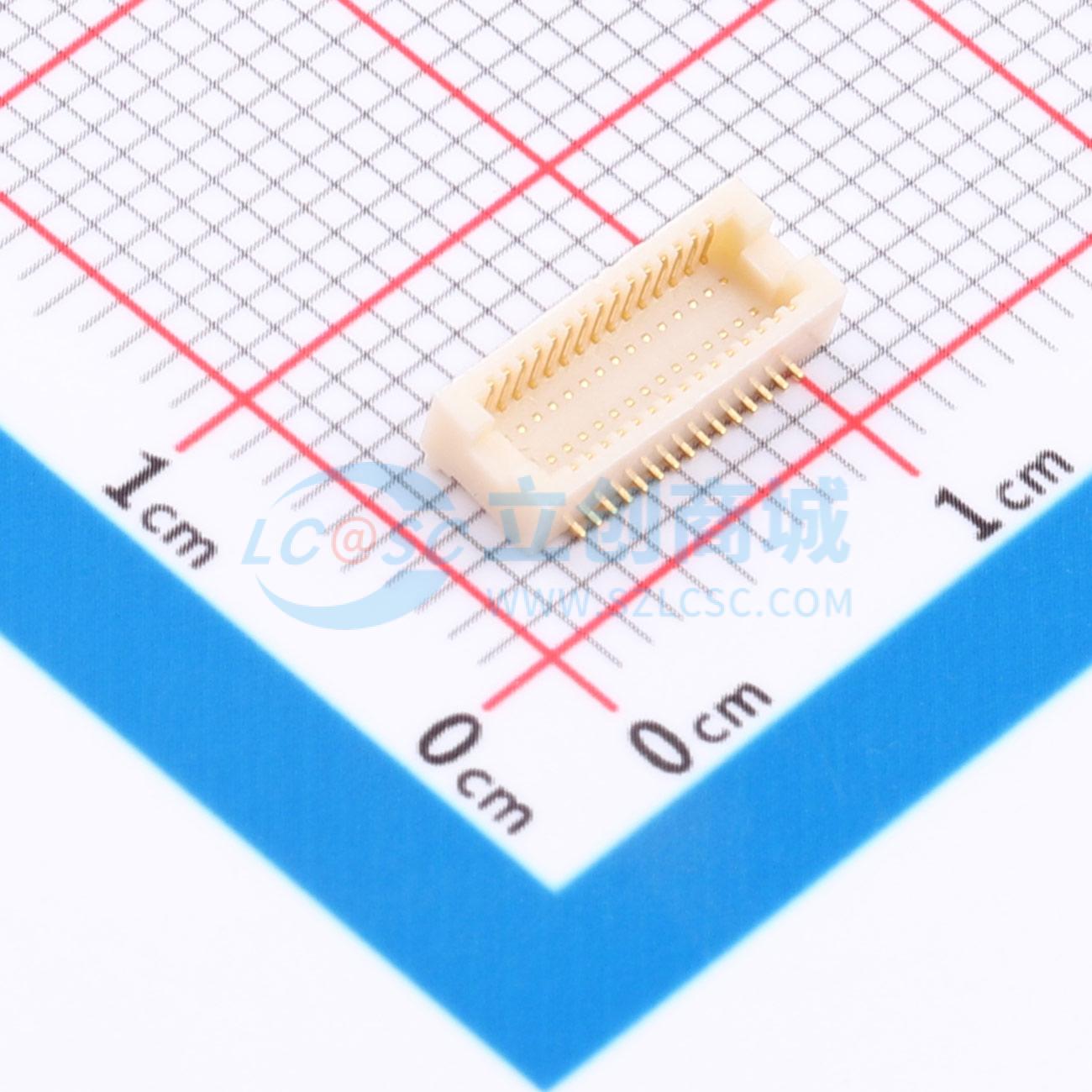

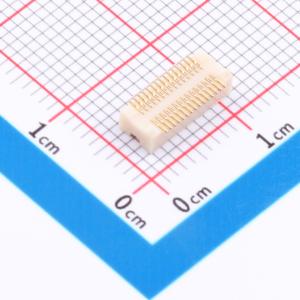

5001-BDF0523-30FR-00-B

PIN:30P 间距:0.5mm 立贴

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: PIN:30P 间距:0.5mm 立贴
品牌名称: JMEconn(文章济美)
商品型号: 5001-BDF0523-30FR-00-B
商品编号: C53327446
商品封装: SMD,P=0.5mm
包装方式: 编带
商品毛重: 0.46克(g)

商品参数

商品概述

堆叠高度为3.0、3.5、5.0mm的产品。技术要求如下：1. 所有尺寸需按图画要求管控；2. 所有PIN孔不能有毛边、歪PIN等；3. 其它毛边最大0.05；4. 平面度最小0.05。5001 - BDF05 - FR - 0000：有柱01：有焊片无柱；02：有焊片有柱；03：无焊片无柱。包装：REEL。FEMALE：母座。PIN HIGH：23 - 2.3mm、28 - 2.8mm、33 - 3.3mm、43 - 4.3mm。05 Pitch JMECONN BTB连接器系列

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	板对板与背板连接器
	总PIN数	30P
	间距	0.5mm
	公母	母
	系统配合高度	3mm
	安装方式	立贴
	排数	2

	属性	参数值
	额定电流	500mA
	额定电压	150V
	附加特征	带柱
	连接方式	槽型对接
	触头材质	铜合金
	触头镀层	金
	工作温度	-40℃~+85℃
