温馨提醒：图片仅供参考，商品以实物为准

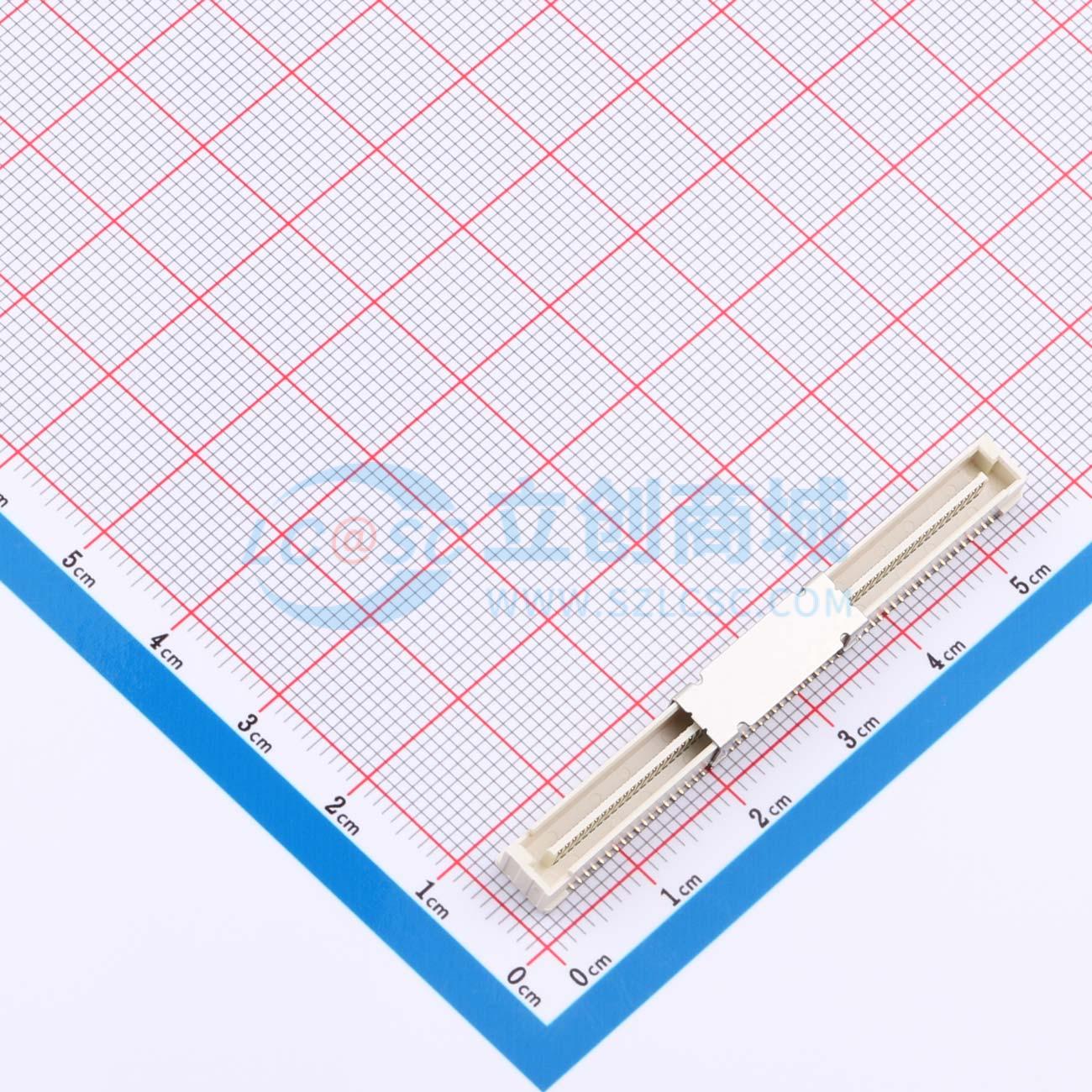

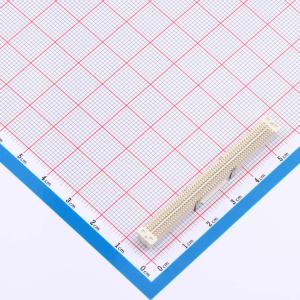

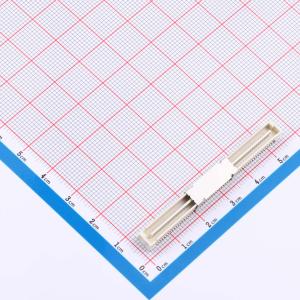

5001-BAP0846-120MR-00-B
PIN:120P 间距:0.8mm 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PIN:120P 间距:0.8mm 立贴
- 品牌名称
- JMEconn(文章济美)
- 商品型号
- 5001-BAP0846-120MR-00-B
- 商品编号
- C53327463
- 商品封装
- SMD,P=0.8mm
- 包装方式
- 编带
- 商品毛重
- 2.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 板对板与背板连接器 | |
| 总PIN数 | 120P | |
| 间距 | 0.8mm | |
| 公母 | 公 | |
| 系统配合高度 | 5mm；17mm；9mm；13mm | |
| 安装方式 | 立贴 | |
| 排数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 500mA | |
| 额定电压 | 50V | |
| 附加特征 | 带柱 | |
| 连接方式 | 槽型对接 | |
| 触头材质 | 磷青铜 | |
| 触头镀层 | 金 | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 推荐PCB布局公差：±0.05
- 尺寸应按照ANSI Y14.5M - 1994解释
- 插入力：每个触点最大150g
- 拔出力：每个触点最小25g
- 耐用性：30个循环
- 额定电压：50V交流
- 额定电流：0.5安培
- 初始接触电阻：最大50毫欧
- 介电耐压：500V交流有效值/最小
- 绝缘电阻：最小100兆欧
- 有害物质应符合文件标准
