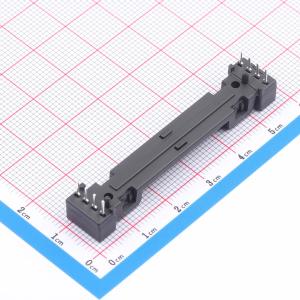

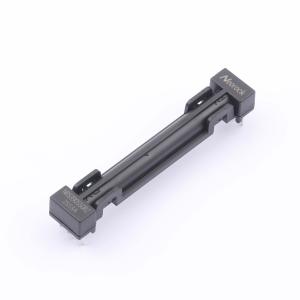

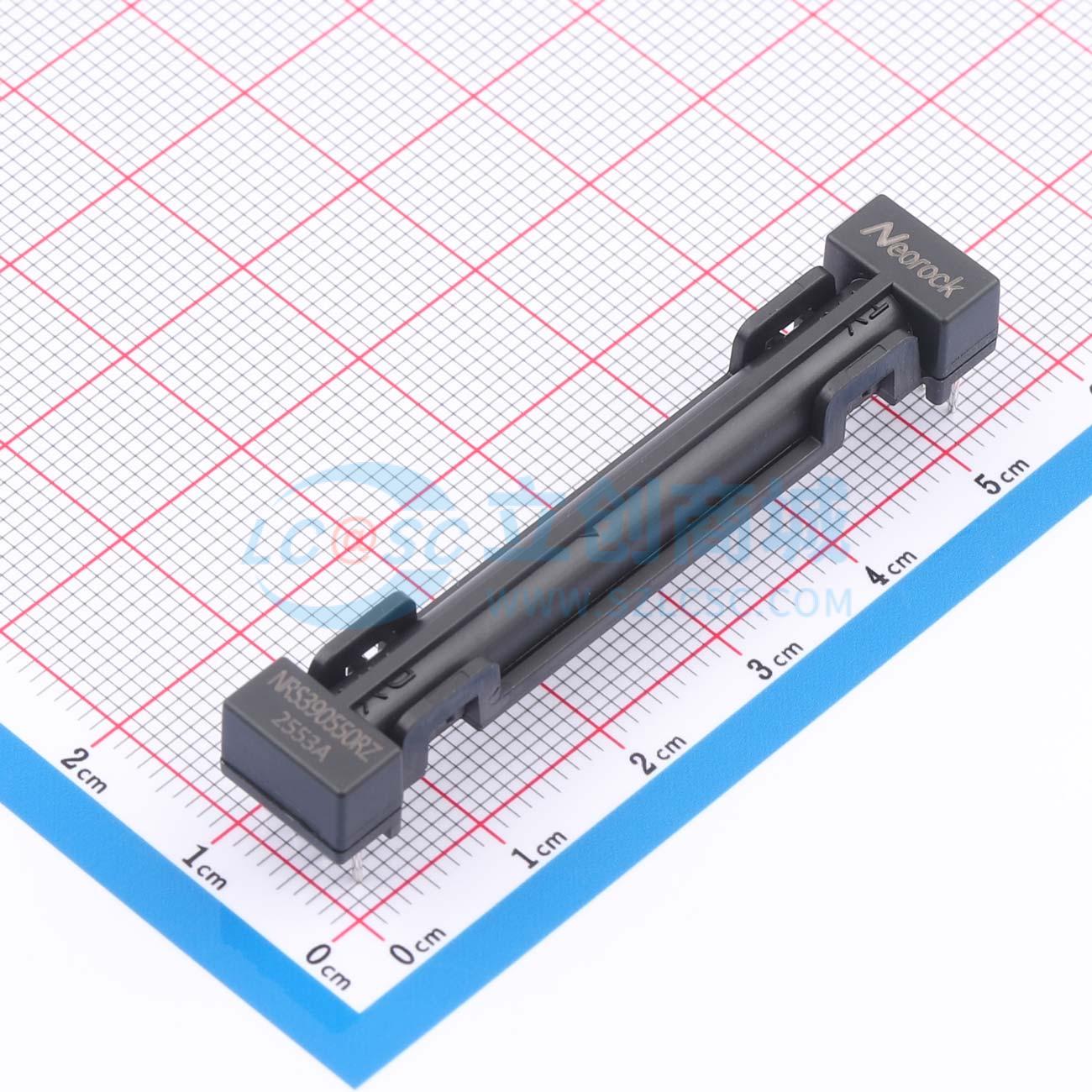

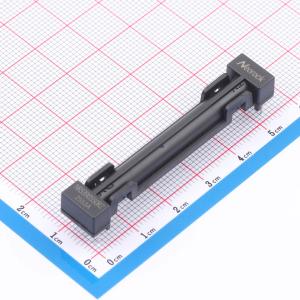

NRS390550RZ
DC-5MBd高压电气隔离器，含发射器和接收器，输出级为CMOS输出，适用于工业、发电、医疗和交通领域
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NRS395025RZ系列隔离器包含一个发射器和一个接收器。发射器由一颗峰值波长为650nm的高功率LED芯片和驱动芯片封装而成。接收器由一颗集成光电二极管的高增益跨阻放大器构成，输出级为CMOS输出。收发链路支持DC-50MBd速率，可以提供高达15kV的最大瞬态隔离电压。 该发射器为3引脚器件，接收器为 4 引脚器件，发射到接收的爬电距离和间隙距离为25mm。
- 品牌名称
- Neorock(观岩科技)
- 商品型号
- NRS390550RZ
- 商品编号
- C53262632
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 3.1V~5.25V | |
| 隔离电压(Vrms) | - | |
| CMTI(kV/us) | - | |
| 传输速率 | - | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 30mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.95V | |
| 直流反向耐压(Vr) | - | |
| 正向电流(If) | 10mA |
商品概述
NRS3905xxRZ 系列隔离器为工业、发电、医疗和交通等领域提供高性能低成本的光隔离链路。提供两款规格尺寸，分别为发射脚到接收脚距离为 25mm 和发射脚到接收脚距离为 50.4mm。该系列隔离器包含一个发射器和一个接收器。发射器由一颗峰值波长为 650nm 的高功率 LED 芯片封装而成。接收器由一颗集成光电二极管的高增益跨阻放大器构成，输出级为 CMOS 输出。
商品特性
- 数据传输速率：DC - 5MBd
- 输入输出电平兼容 CMOS/TTL
- 支持 3.3V 和 5V 双电源工作
- 满足工业级温度范围：-40℃ ~ 85℃
- 符合 RoHS 标准
应用领域
- 电机驱动
- 开关电源
- 工业逆变
