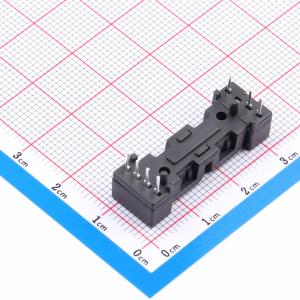

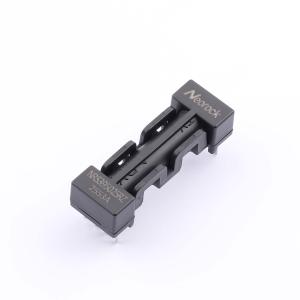

温馨提醒：图片仅供参考，商品以实物为准

NRS395025RZ

DC高压电气隔离器，适用于工业、发电、医疗和交通领域，输入输出电平兼容CMOS/TTL，支持双电源工作

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: NRS390525RZ系列隔离器包含一个发射器和一个接收器。发射器由一颗峰值波长为650nm的高功率LED芯片封装而成。接收器由一颗集成光电二极管的高增益跨阻放大器构成，输出级为CMOS输出。收发链路支持DC-5MBd速率，可以提供高达15kV的最大瞬态隔离电压。该发射器和接收器均为 4 引脚器件，发射到接收的爬电距离和间隙距离为25mm。
品牌名称: Neorock(观岩科技)
商品型号: NRS395025RZ
商品编号: C53262633
商品封装: 插件
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

NRS3950xxRZ 系列隔离器为工业、发电、医疗和交通等领域提供高性能低成本的光隔离链路。提供两款规格尺寸，分别为发射脚到接收脚距离为 25mm 和发射脚到接收脚距离为 50.4mm。该系列隔离器包含一个发射器和一个接收器。发射器由一颗峰值波长为 650nm 的高功率 LED 芯片和一个高速驱动芯片封装而成。接收器由一颗集成光电二极管的高增益跨阻放大器构成，输出级为 CMOS 输出。

商品特性

数据传输速率：DC - 50MBd
输入输出电平兼容 CMOS/TTL
支持 3.3V 和 5V 双电源工作
满足工业级温度范围：-40℃ ~ 85℃
符合 RoHS 标准

应用领域

电机驱动
开关电源
工业逆变

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	-
	工作电压	3.1V~5.25V
	隔离电压(Vrms)	-
	CMTI(kV/us)	-
	传输速率	-
	CTR-电流传输比	-
	通道数	1
	工作温度	-40℃~+85℃

	属性	参数值
	传播延迟 tpLH	-
	传播延迟 tpHL	-
	输入阈值电流(FH)	-
	输出电流	30mA
	耗散功率(Pd)	-
	输出电压	-
	正向压降(Vf)	-
	直流反向耐压(Vr)	-
	正向电流(If)	60mA
