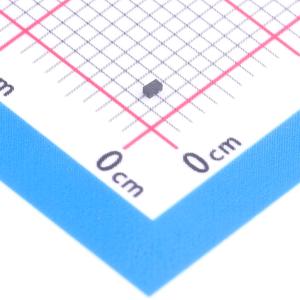

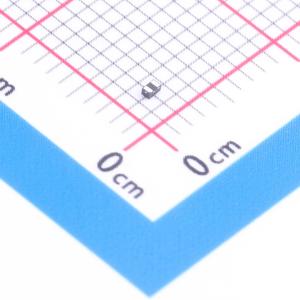

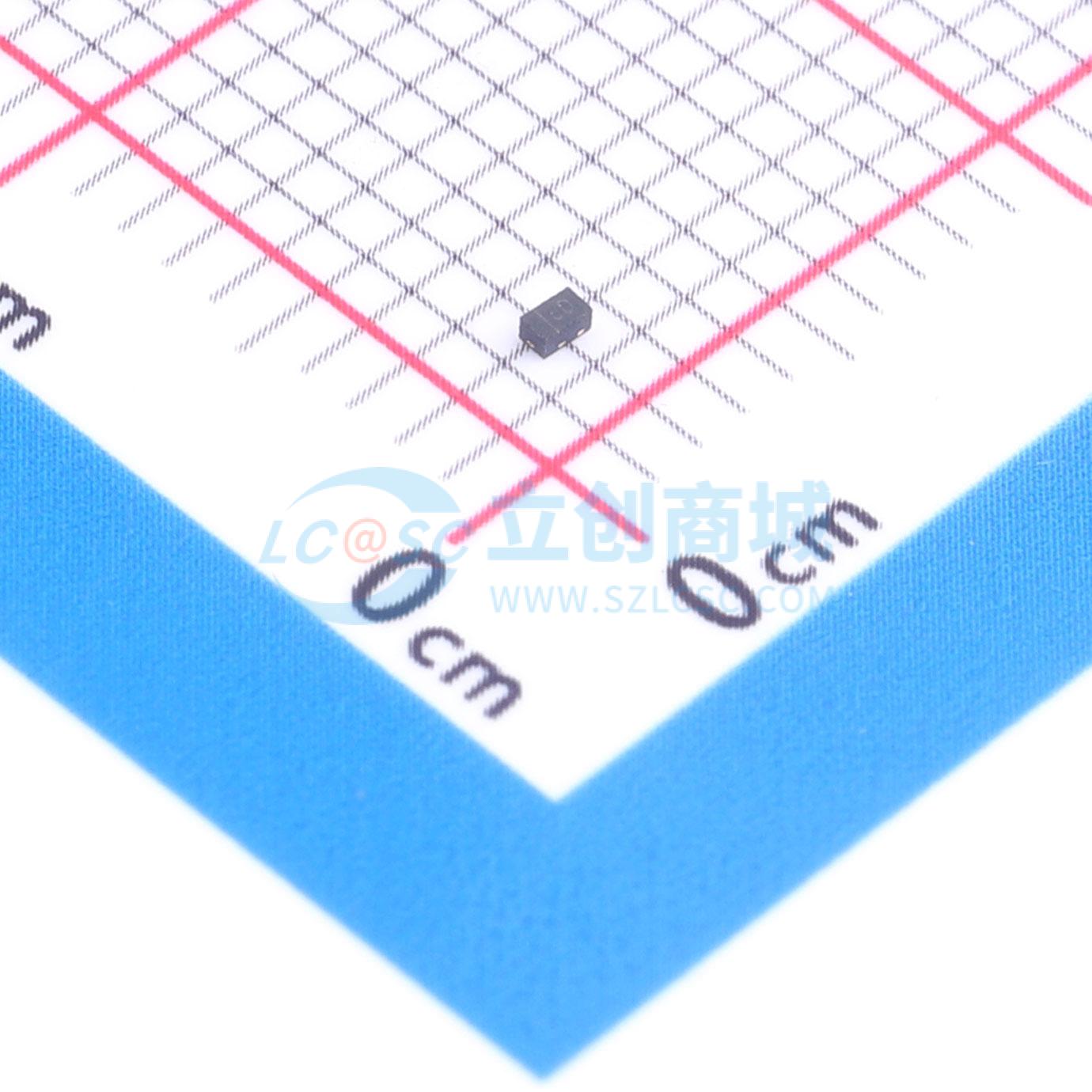

温馨提醒：图片仅供参考，商品以实物为准
TESD12CB
双向TVS二极管，低钳位电压，适用于MP3播放器、手机等设备的静电放电保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SPSEMI(瞬雷电子)
- 商品型号
- TESD12CB
- 商品编号
- C53254146
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01197克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 12V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 120W@8/20us | |
| 击穿电压(VBR) | 13.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 7pF |
商品特性
- 每线120瓦峰值脉冲功率（tp = 8/20μs）
- 保护一条双向I/O线
- 低钳位电压
- 工作电压：12V
- 低漏电流
- IEC61000 - 4 - 2（ESD）±30kV（空气），±30kV（接触）
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- IEC61000 - 4 - 5（EFT）6A（8/20μs）
应用领域
- MP3播放器
- 移动电话
- 电池保护
- 电源线保护
- 移动设备的Vbat引脚
- 手持便携式应用
- 电源保护
