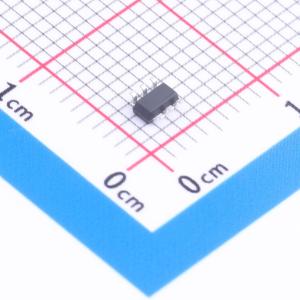

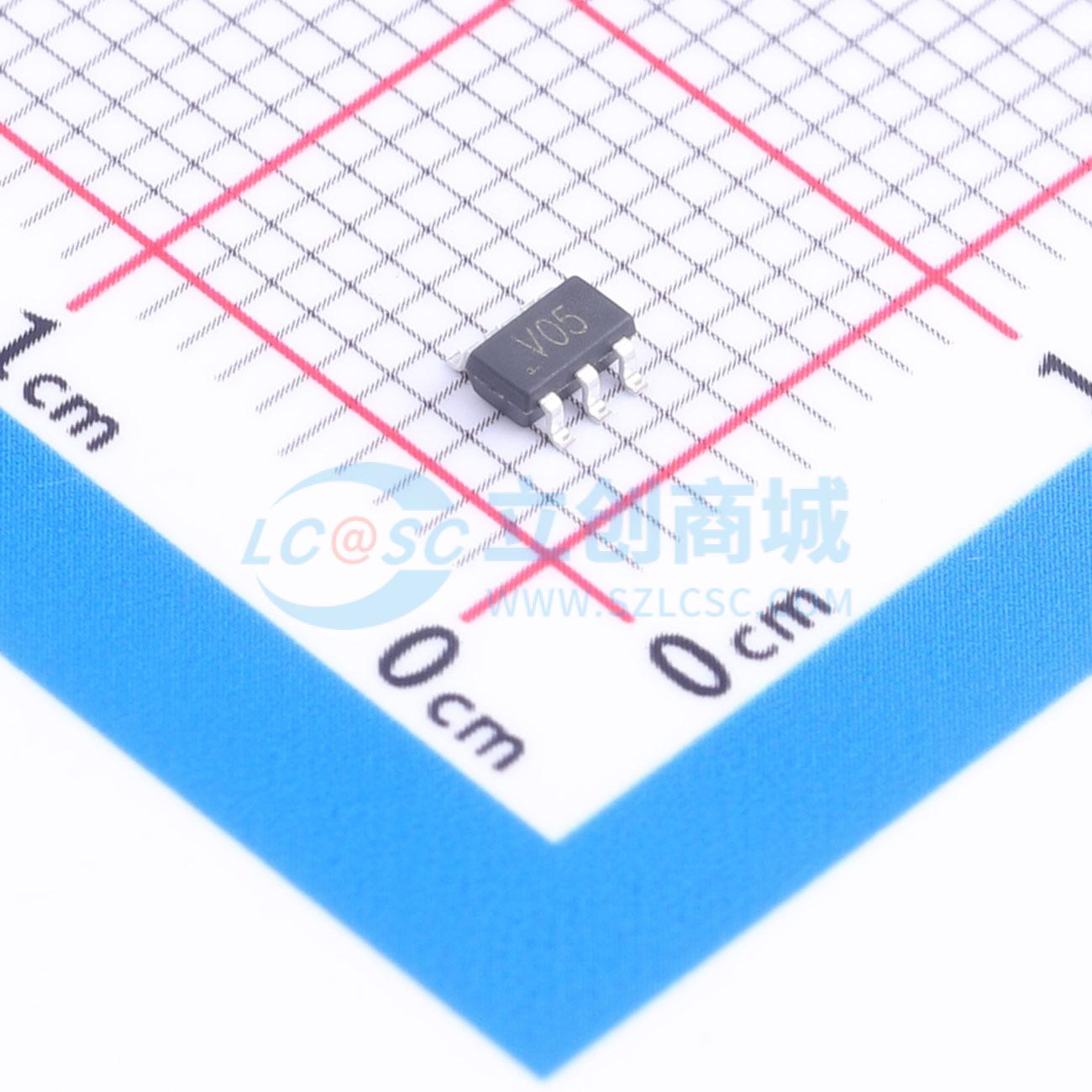

TUSD05H4U
低电容TVS二极管，可保护四条I/O线
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SPSEMI(瞬雷电子)
- 商品型号
- TUSD05H4U
- 商品编号
- C53254575
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.046967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.9pF |
商品特性
- 每线150瓦峰值脉冲功率（脉冲时间tp = 8/20 μs）
- 保护四条I/O线
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- IEC61000 - 4 - 2（静电放电）±15kV（空气放电），±8kV（接触放电）
- IEC61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ηs）
- IEC61000 - 4 - 5（浪涌）4A（8/20 μs）
应用领域
- USB 2.0电源和数据线保护
- 视频图形卡
- 显示器和平板显示器
- 数字视频接口（DVI）
- 10/100/1000以太网
- 笔记本电脑
- SIM卡端口
- ATM接口
- SIM卡保护
- USB2.0保护
