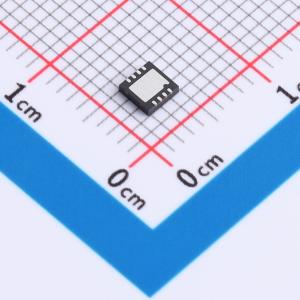

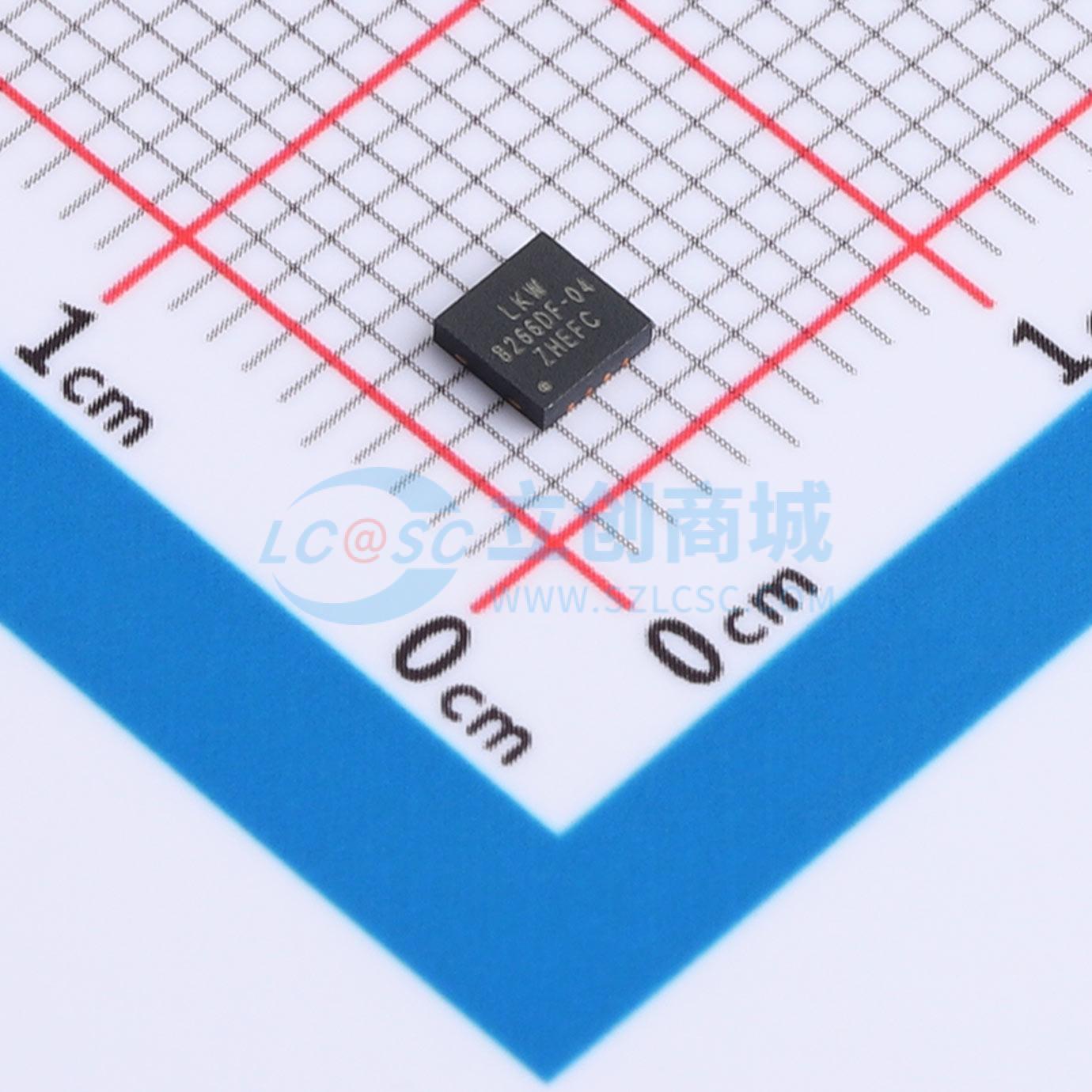

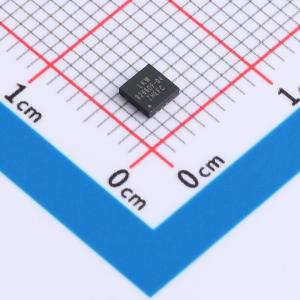

温馨提醒：图片仅供参考，商品以实物为准
LKP8266DF-04
600mA低噪声LDO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入电压3.9V～5.5V；输出电压1.2V～3.4V；最大输出电流600mA；压差120mV@（600mA，VOUT =3.3V）；低噪声0.9µVRMS(100Hz～100KHz)；产品在设计上参考了ADM7155
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKP8266DF-04
- 商品编号
- C53233022
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1882克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.2V~3.4V | |
| 输出电流 | 600mA | |
| 电源纹波抑制比(PSRR) | 57dB@(1MHz) | |
| 压差 | 120mV@(600mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 7mA | |
| 噪声 | 1.6uVrms | |
| 功能特性 | 使能控制；内置软启动；噪声旁路端子；输入欠压保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
LKP8266DF系列是一款超低噪声线性稳压器，采用2.3V~5.5V电源供电，输出电压可在1.2V~3.4V范围内设定，最大输出电流为600mA。该器件采用先进的专有架构，提供高电源抑制比和超低噪声特性，仅使用一个10μF陶瓷输出电容即可实现出色的线路与负载瞬态响应性能。其内部由一个基准、一个误差放大器和一个P沟道MOSFET通管组成，通过误差放大器控制PMOS通流器件来调节输出电压。
商品特性
- 输入电压范围：2.3V~5.5V
- 可调输出电压：1.2V~3.4V
- 最大输出电流：600mA
- 低静态电流：4mA
- 低压差：120mV@3.3V，600mA
- 低噪声：10Hz~100kHz总积分噪声为1.6μV_RMS
- 电源抑制比：>90dB@200Hz~200kHz，>57dB@1MHz
- 低关断电流：0.2μA
- 全线路、负载与温度范围内的电压精度：±2%
- 封装形式：DFN8(3.00mm×3.00mm×0.75mm)塑封
应用领域
- 锁相环
- 压控振荡器
- 集成压控振荡器的锁相环
- 微波链路
