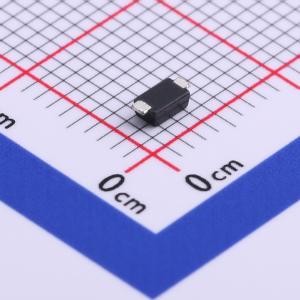

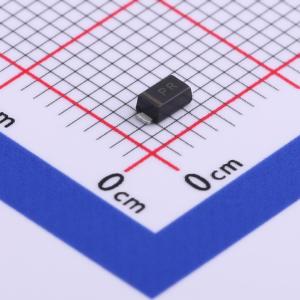

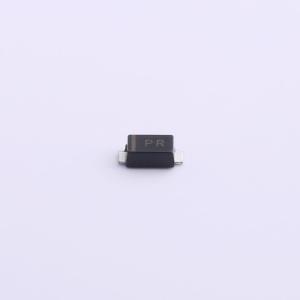

温馨提醒：图片仅供参考，商品以实物为准
SMF170A
200W 单向表面贴装 TVS 二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特征：工作电压170V，击穿电压189~209V，钳位电压275V，峰值脉冲电流0.8A，SOD - 123 封装；功能：高压电路瞬态抑制；应用：工业高压传感器、逆变器辅助电路等
- 品牌名称
- AnBon(安邦)
- 商品型号
- SMF170A
- 商品编号
- C541694
- 商品封装
- SOD-123
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 170V | |
| 钳位电压 | 275V | |
| 峰值脉冲电流(Ipp) | 800mA | |
| 峰值脉冲功率(Ppp) | 200W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 189V | |
| 反向电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间。
- 薄型封装。
- 出色的钳位能力。
- 符合 IEC61000 - 4 - 2 标准，静电放电抗扰度为空气放电 15kV、接触放电 8kV
- 保护一条 I/O 线路
- 无铅产品符合 RoHS 要求。
- 符合 HF 要求。
应用领域
- 个人数字助理 (PDA)
- 手机及配件
- 便携式设备
- 便携式仪器
- 手持设备和笔记本电脑
- 数码相机
