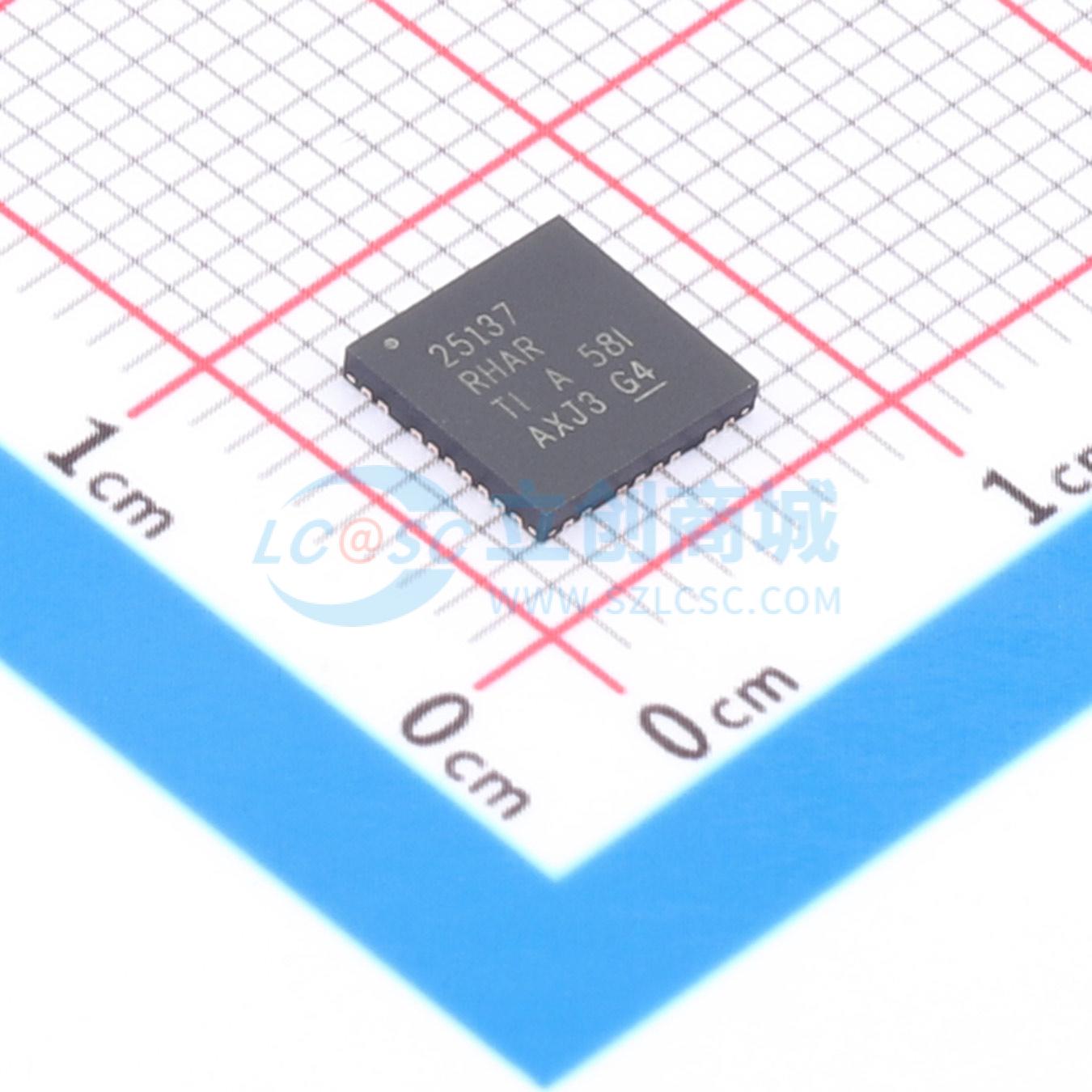

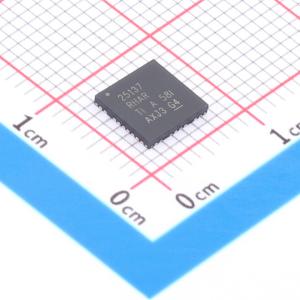

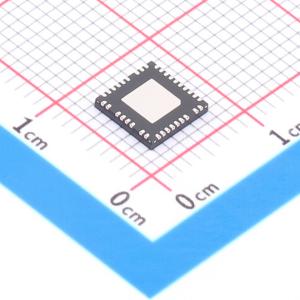

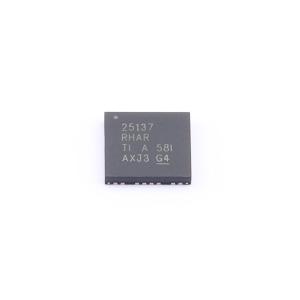

温馨提醒：图片仅供参考，商品以实物为准

LM25137RHAR

降压型 4V~42V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: LM25137RHAR
商品编号: C53188026
商品封装: VQFN-36(6x6)
包装方式: 编带
商品毛重: 1.96克(g)

商品参数

	属性	参数值
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	1.5uA
	开关管(内置/外置)	外置
	输出类型	可调和固定
	功能特性	轻载高效模式；内置LDO稳压器；频率同步；逐波限流；可调软启动；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LM25137是一款42V同步降压DC/DC控制器，来自提供三种功能安全选项（Capable、SIL 2、SIL 3）的产品系列。该器件采用交错、可堆叠的峰值电流模式架构，便于环路补偿，可实现快速瞬态响应、出色的负载和线性调整率，并联相位输出大电流时可实现精确均流。高压侧开关最小导通时间为22ns，有助于实现大降压比，支持从12V和24V输入直接转换为低压轨，降低系统设计成本和复杂度。LM25137可在输入电压低至4V时继续工作，必要时可工作在100%占空比。输出电压稳压状态下的休眠静态电流为1.5μA，可延长电池供电系统的运行时间。包含多项特性，可简化CISPR 11和CISPR 32 EMI要求的合规性。自适应定时的大电流MOSFET栅极驱动器可在开关转换期间最小化体二极管导通，降低开关损耗，改善高输入电压、高开关频率下的热性能和EMI性能。为降低输入电容纹波电流和EMI滤波器尺寸，为双路输出提供180°交错工作。90°异相时钟输出适用于级联、多通道或多相功率级。电阻可调开关频率最高可达2.2MHz，可同步至最高2.64MHz的外部时钟源，消除噪声敏感应用中的拍频。LM25137的附加特性包括最高150℃结温工作、用户可选PFM模式以降低轻载条件下的电流消耗、可配置软启动功能、用于故障报告和输出监测的开漏PG标志、独立使能输入、预偏负载下的单调启动、由VIN或VOUT1供电的集成VCC偏置电源稳压器、打嗝模式过载保护、带自动恢复的热关断保护。电流可通过电感DCR检测以获得最高效率，也可使用可选分流电阻以获得高精度。LM25137控制器采用6mm × 6mm增强散热36引脚VQFN封装，具有额外的引脚间距可提高可靠性，还配备可润湿侧翼引脚，便于生产过程中的光学检测。宽输入电压范围、低静态电流消耗、高温工作、逐周期电流限制、低EMI特性和小设计尺寸，使其成为需要增强鲁棒性和耐用性的应用中出色的负载点稳压器选择。

商品特性

符合功能安全能力，提供可用于功能安全系统设计的文档
可通过申请获得符合功能安全的选项（LM25137F:SIL 2和SIL 3）
双路同步降压DC/DC控制器
输入电压范围4V至42V
输出精度1%，支持固定3.3V、5V、12V输出，或0.8V至36V可调输出
最高工作结温150℃
电荷泵栅极驱动器支持100%占空比
空载休眠电流典型值为9µA
双路交错同步降压通道
支持双路输出或单输出多相
可堆叠至四相
具备SYNC输入和SYNC输出能力
可选择轻载PFM或FPWM工作模式
内置保护特性，适合稳健设计
内置打嗝模式过流保护
独立使能和PGOOD功能
可调输出电压软启动
VCC和栅极驱动UVLO保护
支持分流电阻或电感DCR电流检测
带迟滞的热关断保护
针对超低EMI要求设计
双随机扩谱（DRSS）
开关频率范围100kHz至2.64MHz
带可润湿侧翼的VQFN-36封装
支持使用WEBENCH® Power Designer创建定制设计

应用领域

个人电子:计算机外设
工业:24V总线系统、电力传输
企业系统:高性能计算

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~42V
	输出电压	3.3V；800mV~36V；5V；12V
	开关频率	100kHz；230kHz；2.2MHz
	工作温度	-40℃~+150℃
	同步整流	是
