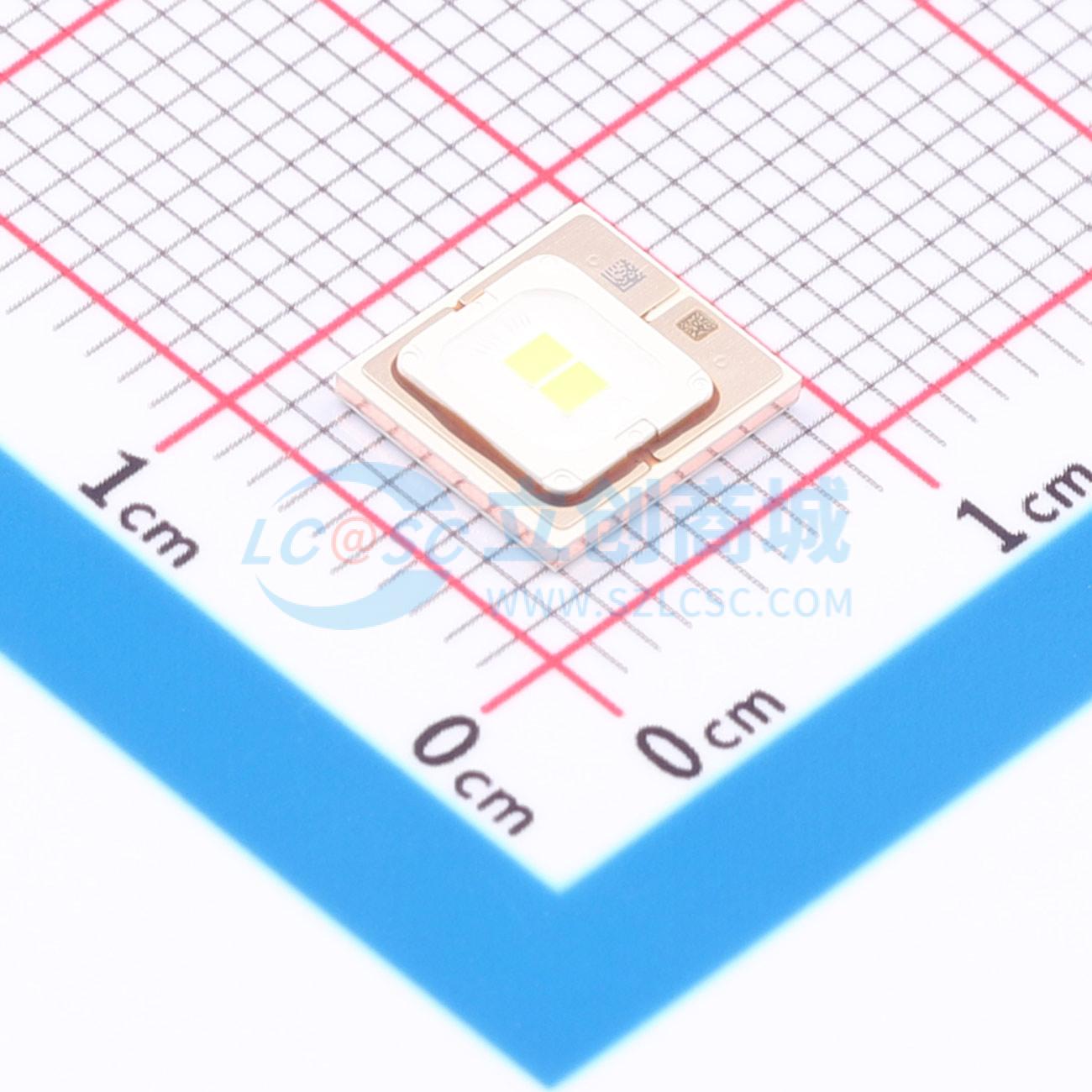

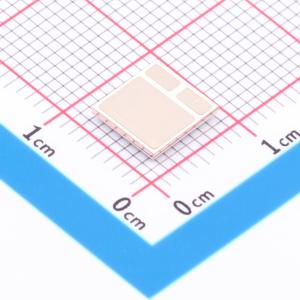

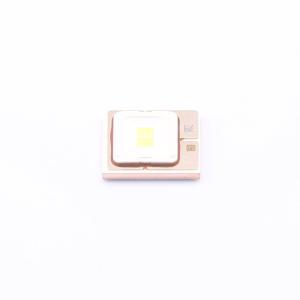

LE CG P1AS-UPUS-A-0-F60
7.6mmx6.8mm方形灯头 绿色 独立二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- OSRAM(欧司朗)
- 商品型号
- LE CG P1AS-UPUS-A-0-F60
- 商品编号
- C53190162
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | 7.6mmx6.8mm方形灯头 | |
| 发光颜色 | 绿色 | |
| 正向压降(Vf) | 7.6V | |
| 功率 | - | |
| 测试电流 | 6.6A | |
| 波长 | - | |
| 峰值波长 | 520nm | |
| 二极管配置 | 2个串联 |
| 属性 | 参数值 | |
|---|---|---|
| 透镜颜色 | - | |
| 色温 | - | |
| 发光强度 | - | |
| 发光角度 | 120° | |
| 载带方式 | 正贴 | |
| 工作温度 | - | |
| 半波宽 | 94nm | |
| 光通量(25℃) | 4500lm~6100lm | |
| 抗静电能力 | 2kV |
商品概述
欧司朗 OSTAR Projection Power 是一款专为投影应用设计的高亮度LED。
商品特性
- 封装：适用于投影仪的高功率 OSTAR 封装
- 芯片技术：UX:3 芯片技术
- 典型发光角度：120°（朗伯发射体）
- 颜色：根据 CIE 1931 标准，色品坐标为 Cx = 0.32, Cy = 0.64（转换绿光）
- 静电放电防护：符合 ANSI/ESDA/JEDEC JS-001 标准（人体放电模型，2级），防护等级达 2 kV
应用领域
- 投影和显示
