- 引脚图

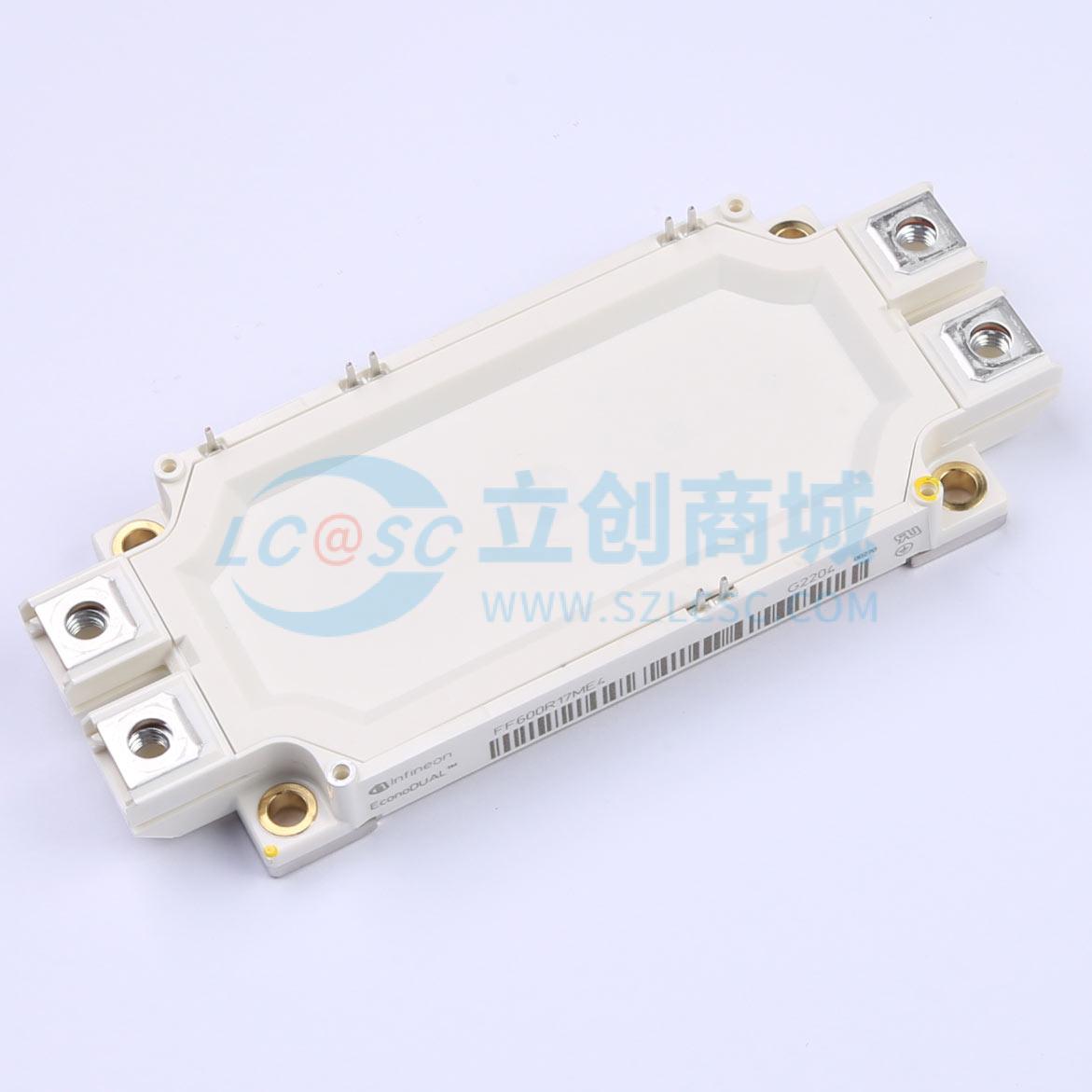

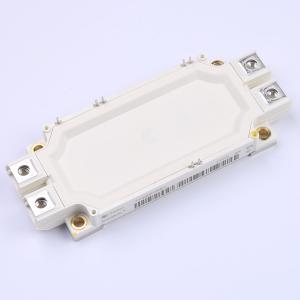

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.7kV | |
| 集电极电流(Ic) | 600A；950A | |
| 集电极脉冲电流(Icm) | 1200A | |
| 集电极截止电流(Ices) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 2.3V | |
| 栅极阈值电压(Vge(th)) | 5.8V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6.15uC@15V | |
| 输入电容(Cies) | 48nF | |
| 反向传输电容(Cres) | 1.55nF | |
| 开启延迟时间(Td(on)) | 240ns；200ns；210ns | |
| 关断延迟时间(Td(off)) | 750ns；620ns；800ns | |
| 导通损耗(Eon) | 140mJ；210mJ；225mJ | |
| 关断损耗(Eoff) | 205mJ；115mJ；180mJ |
