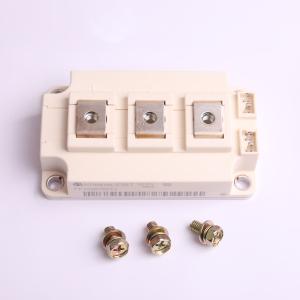

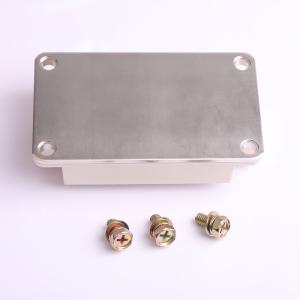

温馨提醒：图片仅供参考，商品以实物为准
FF450R12KT4
1.2kV 450A
- 描述
- 62mm C系列模块，带有快速沟槽/场截止IGBT4和发射极控制HE二极管
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- FF450R12KT4
- 商品编号
- C541069
- 包装方式
- 托盘
- 商品毛重
- 323克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 2.4kW | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 450A | |
| 集电极脉冲电流(Icm) | 900A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.15V@450A,15V | |
| 栅极阈值电压(Vge(th)) | 5.2V@17.0mA | |
| 栅极电荷量(Qg) | 3.6uC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 28nF | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | 1.1nF | |
| 开启延迟时间(Td(on)) | 160ns | |
| 关断延迟时间(Td(off)) | 450ns | |
| 导通损耗(Eon) | 19mJ | |
| 关断损耗(Eoff) | 26mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+150℃ |
